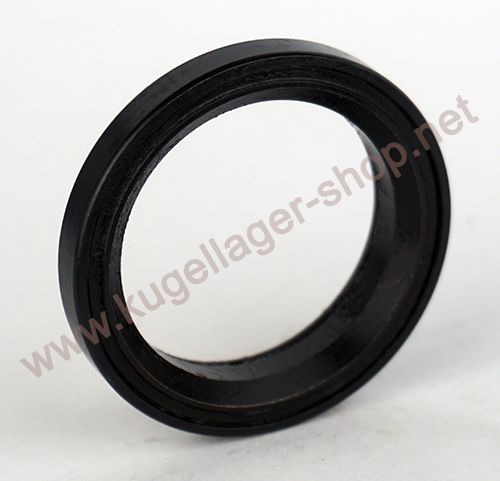

MH-P03H7 BO 45/45° (BO = Korrosionsbeständig) alt. TK410 u.a. für Ritchey WCS)
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x7 mm (bzw. 41x30.15x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP03H7
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28334
14,50 €
12,18 €
| Menge | Preis je |
|---|---|
| 4 + | 14,00 € 11,76 € |
| 10 + | 13,00 € 10,92 € |
| Artikelnummer | 28334 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P03H7 BO 45/45° (BO = Korrosionsbeständig) alt. TK410 u.a. für Ritchey WCS) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x7 mm / 30.15x41x7mm (Innen x Außen x Breite) bzw. 41x30.15x7 mm / 41x30.15x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P03H7 BO 45/45° (BO = Korrosionsbeständig) alt. TK410 u.a. für Ritchey WCS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P03H7 BO 45/45° (BO = Korrosionsbeständig) alt. TK410 u.a. für Ritchey WCS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP03H7 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP03H7 EMQ (Elektromotoren Qualität): 3. MHP03H7 Industriequalität / Standard: 4. SS / S / W MHP03H7 Edelstahl rostfrei 5. KER / CE MHP03H7 Keramiklager Si3N4 / ZRO2* 6. FC MHP03H7 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP03H7 * (Hinweis: Keramik Kugellager MHP03H7 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP03H7 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP03H7 haben die maximale Anzahl an Kugeln ( MHP03H7 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP03H7VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP03H7 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP03H7 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P03H7 BO 45/45° (BO = Korrosionsbeständig) alt. TK410 u.a. für Ritchey WCS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P03H7 BO (BO = Korrosionsbeständige, schwarz-brünierte Ausführung) - Abmessung: 30.15x41x7 mm - Winkel 45/45° für 1-1/8” Steuersatz Kugellager ("Integrated Headset")
- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz / Lenkkopflager
- BO = Black Oxid Treatment = Schwarzbrünierung der Ringe als Korrosionsschutz
- Alternativ zu MH-PO3H7 41x7x45° / TH MR062 / FSA TH874 / TK410 / TK-410 / G.W. Retainer 41x30,15 45x45
- Einseitige Dichtung / Nylon Käfig / G10 Präzisionskugeln / Wartungsfrei gefettet
- Der Innendurchmesser ist für 1-1/8", entsprechend ist die Angabe 30.15 mm oder 30.2 mm (Angabe gerundet)
- Abmessung Innen x Außen x Breite: 30,15 x 41 x 7 mm (= 30.2x41x7 mm)
- Abmessung Außen x Innen x Breite: 41 x 30,15 x 7 mm (= 41x30.2x7 mm)
Einsatzgebiet u.a. Fahrrad Steuersatz (1-1/8" bzw. 1.8"), auch bei manchen BMX Integrated Headset / MTB Mountainbike Steuersatz. Beispielhafte Anwendungen als Kugellager für Steuersatz sind:
- Ritchey TIB Retainer 41x30.15 45°/45° WCS Lenkkopflager / Ritchey Pro Headset als oberes Steuersatzlager zusammen mit dem unteren Steuersatzlager ACB519H8 (als BO Lager zu finden unter: https://www.kugellager-shop.net/acb519h8-bo-51-9x40x8mm-kugellager-steuersatz-lager.html)
- Oberes Steuersatzlager bei Pivot Trail / Pivot Mach 4 - Mach 5 - Mach 5.5 / Pivot LES / Pivot Switchblade / Pivot Firebird / Pivot Shuttle / Pivot E-Vault / Pivot Vault / Pivot Point Headset Steuersatz zusammen mit dem unteren Steuersatzlager ACB519H8 (dieses finden Sie in der BO Ausführung hier: https://www.kugellager-shop.net/acb519h8-bo-51-9x40x8mm-kugellager-steuersatz-lager.html)
- Oberes und unteres Steuersatzlager bei Pivot PHOENIX Steuersatz (also 2x das gleiche Lenkkopflager)
- Oberes Steuersatzlager von Scott Foil und Scott Addict (beide Baujahr 2011 - 2015) und Scott Syncross / Scott Solace Steuersatz in Verbindung mit dem unteren Steuersatzlager ACB460H7 (dieses finden Sie hier: https://www.kugellager-shop.net/acb460h7-acb-460-h7-45-45-kugellager-steuersatz-34mm.html)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P03H7 BO Lenkkopflager abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die TK410 BO Steuersatzlager folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*7 mm.
1. Kugellager Innendurchmesser 30,15 mm / 30,2 mm (Winkel 45°)
2. Kugellager Außendurchmesser 41 mm (Winkel 45°)
3. Kugellager Breite 7 mm
