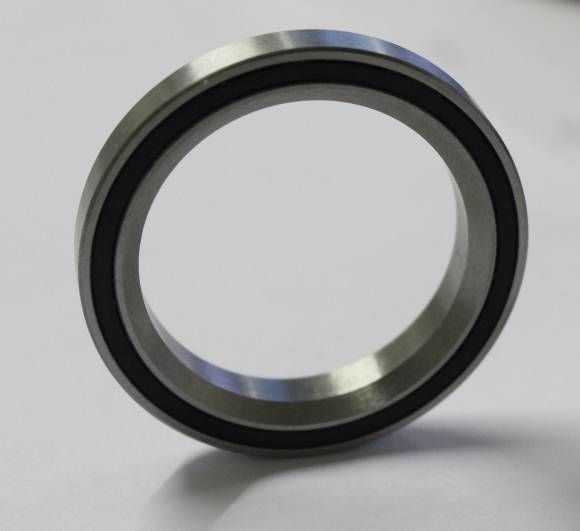

MH-P03K / MH-PO3K 41x6.5x36° (Alt. ACB3645BOCC / ACB 3645 BOCC )
Kugellager für Steuersatz / Lenkkopflager - 30.15x41x6.5 mm (bzw. 41x30.15x6.5 mm)
Materialbelastbarkeit: | |
Korrosionsbeständigkeit: | |
Dichtigkeit: | |
Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP03K
Auf Lager
Lieferzeit* (Werktage): 1-4
Menge | Preis je |
---|---|
2 + | 14,00 € 11,76 € |
4 + | 13,00 € 10,92 € |
10 + | 12,00 € 10,08 € |
Artikelnummer | 24007 |
---|---|
Bauart | Kugellager für Steuersatz / Lenkkopflager |
Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41 x 6.5 mm |
Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max. |
Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
Lagerluft | C0 (Standard) |
Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
Innendurchmesser (mm) | 30.15 |
Innendurchmesser Toleranz | +0 / -0.010 mm |
Außendurchmesser (mm) | 41 |
Außendurchmesser Toleranz | +0 / -0.009 mm |
Breite (mm) | 6.5 |
Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
Anfasung (Innenring / Außenring) | 36°/45° |
Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
Innendurchmesser (Zoll) | 1-1/8“ |
Außendurchmesser (Zoll) | 1,61417 |
Breite (Zoll) | 0,255906 |
Datenblatt zur Type MH-P03K / MH-PO3K 41x6.5x36° (Alt. ACB3645BOCC / ACB 3645 BOCC ) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41x6.5 mm / 30.15x41x6.5mm (Innen x Außen x Breite) bzw. 41x30.15x6.5 mm / 41x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.1 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type MH-P03K / MH-PO3K 41x6.5x36° (Alt. ACB3645BOCC / ACB 3645 BOCC ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P03K / MH-PO3K 41x6.5x36° (Alt. ACB3645BOCC / ACB 3645 BOCC ) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP03K Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP03K EMQ (Elektromotoren Qualität): 3. MHP03K Industriequalität / Standard: 4. SS / S / W MHP03K Edelstahl rostfrei 5. KER / CE MHP03K Keramiklager Si3N4 / ZRO2* 6. FC MHP03K MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP03K * (Hinweis: Keramik Kugellager MHP03K in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP03K Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP03K haben die maximale Anzahl an Kugeln ( MHP03K MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP03KVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP03K 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP03K 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P03K / MH-PO3K 41x6.5x36° (Alt. ACB3645BOCC / ACB 3645 BOCC ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P03K / MH-PO3K 41x6.5x36° für 1-1/8" Steuersatz Kugellager / Durchmesser 41 mm
Maße 30,15x41x6,5 mm (Innen x Außen x Breite) - Winkel 36°/45° = Fase 36/45
- Industrielager mit PA66 Nylon Käfig, welcher sich im Gegensatz zu herkömmlichen Stahlblech-Käfigen stärker belastet werden kann (außerdem verzieht sich das dünne Stahlblech schnell, was zum Totalausfall vom Steuersatz-Kugellager führt).
- Dieser Nylon Käfig hält G-10 Präzisionskugeln auf Position. Präzisionskugeln weisen eine sehr genaue Rundheit auf und verschleißen dadurch nicht so schnell wie normale Kugeln (denn die Kugeln sind in ständigem Kontakt mit dem Ringen, geringe Rundheit führt so zum Ausfall der Kugeln). Die Ringe weißen eine Rundheit-Genauigkeit Toleranz 0.0075 mm auf (ISO-P0, entsprechend ABEC).
- Lage-, Form- und Maß-Toleranzen der Kugellager entsprechen DIN 620-P0 / ISO 46,52-6X / JIS B 1514-6X.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 140°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
- Beidseitig mit nicht-schleifenden Kunststoffdichtscheiben (Farbe: Schwarz) aus SPCC-verstärktem NBR (ähnlich LLB bzw. 2RS / LLU / DDU / RS / LLB / 2RSR / RSR / 2RS1 / RS1). Diese schützen die Innenkonstruktion des Lagers gegenüber Schmutz / Staub / Fremdkörper und Spritzwassereinwirkung. HINWEIS: Sollten Sie das Kugellager MH-P03K nur einseitig gedichtet haben wollen, schreiben Sie uns bitte, dies ist ohne Aufpreis möglich. Die Breite des Lagers bleibt dabei weiterhin B= 6,5 mm.
- Gefertigt aus hochreinem und gehärtetem 100Cr6 Wälzlagerstahl mit Chrom-Legierung, geeignet für extreme Belastungen. Es handelt sich nicht um billigen Karbonstahl, welcher z.B. bei Kopien oder aus schlechten Werken immer häufiger im Umlauf ist.
Einsatzgebiet u.a.Cane Creek Headset: S-3 / S-3 Plus 5 / IS-3 / ZS-3 / IS-2 / ZS-2 und FSA ORBIT Z und Z1.5R oder Woodman, NECO, ACROS, FSA, VP, HOPE, FRM)
(Achtung: Dort gibt es auch ein Lager mit 45°/45° Winkel, dieses ist jedoch 36/45 Grad!)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P03K 2RS / MH-P03KRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P03K 2RS / MH-P03KRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41*6,5 mm.
1. Kugellager Innendurchmesser 30,15 mm
2. Kugellager Außendurchmesser 41 mm
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
MH-P03KRS1 / MH-P03K-2RS1 / MH-P03K2RS1 / MH-P03K-RS1Umschlüsselung FAG / INA:
MH-P03KRSR / MH-P03K-2RSR / MH-P03K2RSR / MH-P03K-RSRUmschlüsselung NSK:
MH-P03KDU / MH-P03K-DDU / MH-P03KDDU / MH-P03K-DUUmschlüsselung NTN:
MH-P03KLU / MH-P03K-LLU / MH-P03KLLU / MH-P03K-LUUmschlüsselung SNR / EZO / NKE:
MH-P03KE / MH-P03K-EE / MH-P03KEE / MH-P03K-ESonstige alternative Bezeichnungen:
MH-P03K 41x6.5x45° bzw. MH-PO3K 41x6.5x45° (diese Angaben sind jedoch falsch; aber häufig anzutreffen; korrekt mit Angabe Winkel 36°) / mhp03k / mhpO3k-
