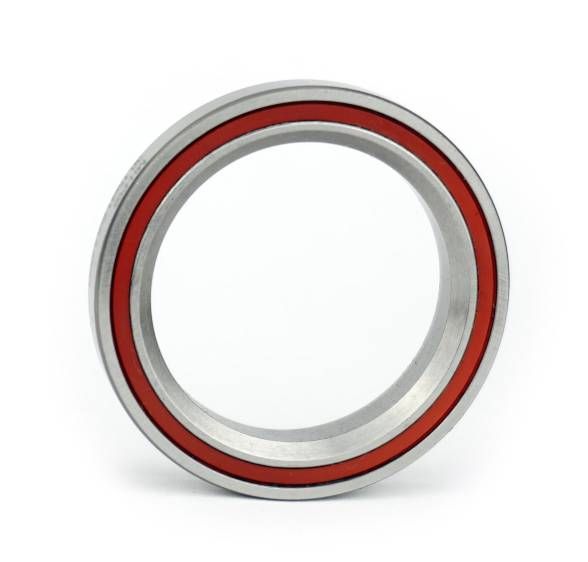

MH-P08 45°/45° (MH-P08H6.5 / MH-P08M )
Kugellager für Steuersatz / Lenkkopflager - 30.15x41.8x6.5 mm (bzw. 41.8x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP08
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25787-1
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 2 + | 9,00 € 7,56 € |
| 4 + | 8,50 € 7,14 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 25787-1 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41.8 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type MH-P08 45°/45° (MH-P08H6.5 / MH-P08M ) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41.8x6.5 mm / 30.15x41.8x6.5mm (Innen x Außen x Breite) bzw. 41.8x30.15x6.5 mm / 41.8x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.18 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type MH-P08 45°/45° (MH-P08H6.5 / MH-P08M ) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P08 45°/45° (MH-P08H6.5 / MH-P08M ) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP08 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP08 EMQ (Elektromotoren Qualität): 3. MHP08 Industriequalität / Standard: 4. SS / S / W MHP08 Edelstahl rostfrei 5. KER / CE MHP08 Keramiklager Si3N4 / ZRO2* 6. FC MHP08 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP08 * (Hinweis: Keramik Kugellager MHP08 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP08 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP08 haben die maximale Anzahl an Kugeln ( MHP08 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP08VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP08 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP08 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P08 45°/45° (MH-P08H6.5 / MH-P08M ) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P08 45/45 / MHP08 für 1-1/8” Steuersatz ("Integrated Headset") - 30,15x41,8x6,5 mm - Winkel Innen-/Außenring: 45°/45°
Abmessung (ID x AD x B): 30.15 x 41.8 x 6.5 mm 45/45 // 30.15*41.8*6.5 mm 45°/45°
✔ Aus 100Cr6 Wälzlagerstahl mit 64 HRC
✔ Mit starkem Nylon-Käfig und G10 Präzisionskugeln
✔ Wartungsfrei stark gefettet mit XHP222 von ExxonMobil
✔ Beidseitig gedichtet (NBR Dichtscheiben)
Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountainbike / BMX - Lenkkopflager u.a. für BMC RM01 (2011) und B5. Alternativbezeichnung MH-P08H6.5
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08 / MHP08 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P08 2RS / MH-P08RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.15*41.8*6.5 mm. Maße 30.15x41.8x6.5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45) - Teilweise auch angegeben als: 30,2x41,6.5x6.5 mm bzw. 41,6.5x30,2x6.5 mm
1. Kugellager Innendurchmesser 30.15 mm
2. Kugellager Außendurchmesser 41.8 mm
3. Kugellager Breite 6.5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
