Datenblatt zur Type MH-P08F BO MAX SL 45°x45° BO (TH MR121 - Brüniert, vollkugelig, Solid Oil Festschmierstoff) (Vollkugeliges Steuersatz-Kugellager)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type MH-P08F BO MAX SL 45°x45° BO (TH MR121 - Brüniert, vollkugelig, Solid Oil Festschmierstoff) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

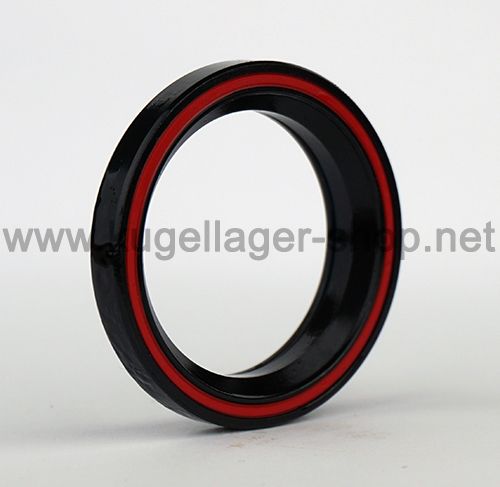

MH-P08F BO MAX SL 45/45° BO - 30.5 x 41.8 x 8 mm - Premium Steuersatz-Kugellager vollkugelig, brüniert mit Solid Oil

- Bauart: Wälzlager - Kugellager - ACB Schrägkugellager für 1-1/8" Headset Steuersatzlager

- BO = Brünierte Ausführung: Der chromlegierte Wälzlagerstahl (100Cr6) wird durch ein Verfahren schwarz-oxidiert und ist damit deutlich korrosionsbeständiger als der normale Stahl. Durch die Oxidierung behält der Stahl seinen hohen Härtewert.

- MAX = Vollkugelige Ausführung: Das Lager hat keinen Käfig und die maximale Anzahl an Kugeln (doppelte Anzahl minus 1 St. im Vergleich zur Käfigausführung). Die Last verteilt sich auf mehr Kugeln und die Lebensdauer des Lager ist so deutlich länger als bei maßgleichen Lagern mit Käfig.

- SL = Solid Oil Ausführung: Das Lager hat kein Schmierfett sondern ein mit Öl durchtränktes Polymer, welches den Innenraum des Lagers füllt. So wird das Lager dauerhaft mit Öl versorgt. Das Polymer nimmt deutlich mehr Öl auf als ein Schmierfett. Das feinporige Polymer dient als Schutz der Innenkonstruktion gegenüber Staub, Schmutz und Feuchtigkeit (abgesehen von dauerhaften, großen Mengen Wasser). Die Lager sind über die Lebensdauer mit Öl versorgt und wartungsfrei. Die Lager sind nicht nachschmierbar und benötigen dies auch nicht.

- Einseitig mit Gummidichtung

- ABEC-3 Präzisionslager

- Winkel am Innen-/Aussenring: 45°x45°

- Abmessung Innen x Außen x Breite: 30.5x41.8x8 mm (Angabe auch 30.6x41.8x8 mm)

- Abmessung Außen x Innen x Breite: 41.8x30.5x8 mm

- Wir bieten diese Lager auch in weiteren Versionen (Käfiglager Stahl, Käfiglager Edelstahl, Käfiglager brüniert) an. Suchen Sie dazu nach MH-P08F.

- Alternativ zu TH MR042 und TH MR042S und TH MR042R / FSA TH 870E / FSA TH MR121 1-1/8 45°x45° (= TH MR1211-1/8 45°x45° C8) / TH MR070 / Tange Seiki 1 1/8" 45°x45° ECO Compatible / TH MR084 / TH MR116 / NO8B bzw. N08B W/CAMPY / TH-870E / Specialized Product Code 160-1647 / MR121 BBB.

HINWEIS: Das Lager hat auf der Winkelseite des Innenrings eine spürbare Abkantung, damit der Klemmring gut sitzt (die Version ohne diese Abkantung finden Sie unter MH-P08H8)

- Die Lager werden als Kugellager für Steuersatz von verschiedenen Herstellern verbaut, u.a. in einigen Acros AI42/AI52 Steuersätzen von YT, FSA Orbit, verschiedene FOCUS, Giant, Bianchi, Wilier, Santa Cruz und  Ridley.

- Sehr häufig werden die Lager als Specialized Steuersatzlager verbaut, u.a. in Roubaix, Stumpjumper, Aethos, Diverge und Tarmac. Da sich dies je nach Baujahr unterscheiden kann, prüfen Sie Ihr altes Lager bitte vor dem Kauf.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08F BO MAX SL abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die BO TH-MR121 MAX / BO TH-870E MAX folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.5*41.8*8 mm / Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Umschlüsselung FAG / INA:

Umschlüsselung NSK:

Umschlüsselung NTN:

Umschlüsselung SNR / EZO / NKE:

Sonstige alternative Bezeichnungen:

Hersteller / EU Verantwortliche Person

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
