MH-P08H6 45/45° (Sonderausführung Breite 6 mm: 30.15 x 41.8 x 6 mm)
Kugellager für Steuersatz / Lenkkopflager - 30.2x41.8x6 mm (bzw. 41.8x30.2x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MH-P08
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
MH-P08H6
11,90 €
10,00 €
| Menge | Preis je |
|---|---|
| 4 + | 10,00 € 8,40 € |
| 10 + | 8,50 € 7,14 € |
| Artikelnummer | MH-P08H6 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41.8 x 6 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.2 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,6456 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type MH-P08H6 45/45° (Sonderausführung Breite 6 mm: 30.15 x 41.8 x 6 mm) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.2 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.19 mm bis max. 30.2 mm. D = Außendurchmesser: 41.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.791 mm bis max. 41.8 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.2x41.8x6 mm / 30.2x41.8x6mm (Innen x Außen x Breite) bzw. 41.8x30.2x6 mm / 41.8x30.2x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.02 cm, Außendurchmesser = 4.18 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type MH-P08H6 45/45° (Sonderausführung Breite 6 mm: 30.15 x 41.8 x 6 mm) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P08H6 45/45° (Sonderausführung Breite 6 mm: 30.15 x 41.8 x 6 mm) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MH-P08 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MH-P08 EMQ (Elektromotoren Qualität): 3. MH-P08 Industriequalität / Standard: 4. SS / S / W MH-P08 Edelstahl rostfrei 5. KER / CE MH-P08 Keramiklager Si3N4 / ZRO2* 6. FC MH-P08 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MH-P08 * (Hinweis: Keramik Kugellager MH-P08 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MH-P08 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MH-P08 haben die maximale Anzahl an Kugeln ( MH-P08 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MH-P08VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMH-P08 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMH-P08 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P08H6 45/45° (Sonderausführung Breite 6 mm: 30.15 x 41.8 x 6 mm) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

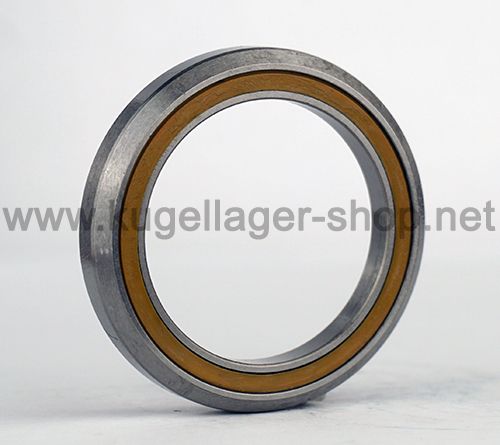

MH-P08H6 45/45° Steuersatz Kugellager 30.15x41.8x6 mm - Sonderbreite 6 mm
- ACB = Angular Contact Bearing = Schrägkugellager für Steuersatz
- Das Lager MH-P08 gibt es in verschiedenen Breiten (6,3 mm, 6,5 mm, 7 mm, 8 mm). Bei diesem Angebot handelt es sich um die Sonderbreite 8 mm.
- Das Lager ist beidseitig gedichtet und wartungsfrei gefettet
- Der Innendurchmesser 30.15 mm wird teilweise auch als 30.2 mm (gerundet) angegeben. Es handelt sich um die gleiche Abmessung.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P08H6 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P08-H6 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30.15*41.8*6 mm / Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)
Steuersatzlager Innendurchmesser 30.15 mm / 30.2 mm (Winkel 45°)
Steuersatzlager Aussendurchmesser 41.8 mm (Winkel 45°)
Steuersatzlager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
