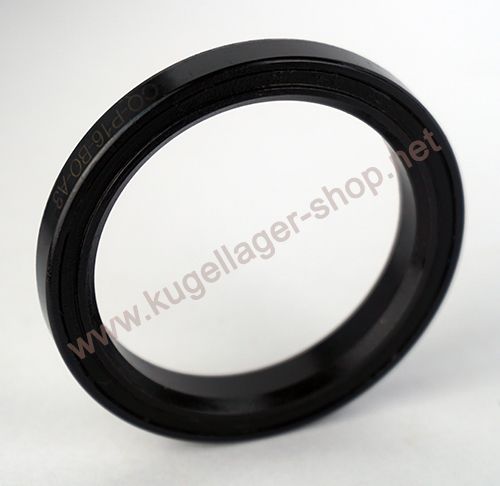

MH-P16 BO 45/45° (BO = Brünierter Stahl - Alt. 1,5" / MH-P16 / Ø 52 x 7 x 45°)
Kugellager für Steuersatz / Lenkkopflager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: | |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP16
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28219
14,95 €
12,56 €
| Menge | Preis je |
|---|---|
| 4 + | 13,95 € 11,72 € |
| 10 + | 12,00 € 10,08 € |
| Artikelnummer | 28219 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P16 BO 45/45° (BO = Brünierter Stahl - Alt. 1,5" / MH-P16 / Ø 52 x 7 x 45°) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P16 BO 45/45° (BO = Brünierter Stahl - Alt. 1,5" / MH-P16 / Ø 52 x 7 x 45°) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P16 BO 45/45° (BO = Brünierter Stahl - Alt. 1,5" / MH-P16 / Ø 52 x 7 x 45°) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP16 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP16 EMQ (Elektromotoren Qualität): 3. MHP16 Industriequalität / Standard: 4. SS / S / W MHP16 Edelstahl rostfrei 5. KER / CE MHP16 Keramiklager Si3N4 / ZRO2* 6. FC MHP16 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP16 * (Hinweis: Keramik Kugellager MHP16 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP16 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP16 haben die maximale Anzahl an Kugeln ( MHP16 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP16VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP16 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP16 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P16 BO 45/45° (BO = Brünierter Stahl - Alt. 1,5" / MH-P16 / Ø 52 x 7 x 45°) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P16 BO 45/45" für 1.5" Steuersatz Kugellager in korrosionsbeständiger Ausführung (BO)
Alternative für u.a. TH-070 (TH MR070) bzw. TH-070S / TH MR128 bzw. TH MR128S / TH MR170 / PT-R413 (PTR 413) / AC4052 R1 / BAA1161 v. Cane Creek / 1,5" / MH-P16 / Ø 52 x 7 x 45°.
- Abmessung: 40 x 52 x 7 mm (Innen x Außen x Breite) / Winkel 45/45"
- BO = Black Oxid Behandlung der Ringe = Korrosionsbeständige Stahlbrünierung
- Für 1.5" = 1-1/2" Steuersatz
- Bauart: ACB = Angular-Contact-Bearing = Schrägkugellager
- Nylonkäfig aus PA66
- Stark gefettet (wartungsfrei) / Beidseitig gedichtet
HINWEIS: Wir bieten dieses Lager auch in Volledelstahl Version hier an: https://www.kugellager-shop.net/mh-p16-ss-45-45-edelstahl-lenkkopf-kugellager-52x40x7mm.html
Einsatzgebiet u.a. Kugellager für verschiedene Lenkkopf Steuersätze
Dieses Kugellager für Lenkkopf wird bei vielen verschiedenen Steuersätzen verwendet, u.a.:
- Unteres Steuersatzlager bei Pinarello Dogma F8 / Dogma F10 / Gan und Gan S zusammen mit dem oberen Lager MH-P08H7
- Unteres Lenkkopflager bei Canyon AI42 zusammen mit dem oberen Kugellager MH-P08H7K und unteres Steuersatzlager für Canyon GP7273-01 zusammen mit dem oberen Steuersatzlager AC4252
- Unteres Steuersatzlager bei Cannondale Scalpel SI / SE / F SI / Fekyll / Habit / Trigger / Bad Habit und Cannondale Topstone Steuersatz zusammen mit dem oberen Lager MH-P08
- Unteres Steuersatzlager bei Specialized Tarmac SL6 / SL2 / SL3 / SL5 58/61cm Frame, Specialized Epic, Specialized Stumpjumper und Specialized Enduro Headset zusammen mit dem oberen Lager MH-P08F
- Unteres Lenkkopflager bei ACROS IS41/IS52 Steuersatz zusammen mit dem Lager MH-P03K
- Unteres Lenkkopflager bei ACROS IS52/52 bzw. ZS52/ZS52 zusammen mit dem oberen Lager ACB4252 z.B. Orbea 2021 ORCA, ORCA AERO / AVANT / TERRA
- Unteres Kugellager für Steuersatz von Orbea 2021 Laufey / Oiz / Rallon / Occam / Alma zusammen mit dem oberen Steuersatzlager AC3041.8R1
- Unteres Steuersatz Kugellager für Canyon Grail:ON / Canyon Grizl / IS44/52 zusammen mit ACB3544H5.5
- Unteres Steuersatzlager bei Focus 2021 Izalco MAX / Atlas / THRON / JAM zusammen mit ACB4252
- Unteres Lenkkopflager bei YT Carbon Capra / Tues / Jeffsy zusammen mit MH-P08H7K
Dieses Lager wird u.a. 2x für folgende Steuersätze verwendet:
- Oberes und unteres Lenkkopflager bei Pinarello F / F12 / Prince FX / Prince (TICR)
- Oberes und unteres Lenkkopflager bei Handsling AIR0EVO Headset
- Oberes und unteres Lenkkopflager bei Ribble Endurance SL / Ultra SL / Gravel SL / CGR SL / CX SL - Teilweise auch zusammen mit ACB518K - je nach Baujahr verschieden
- Oberes und unteres Lenkkopflager bei Merida Scultura Endurance 300 / 400 / 6000 / RIVAL Edition / 9000 - 2021
WICHTIG: Da sich die Lagerzusammensetzung bei Steuersätzen je nach Baujahr ändern kann, messen Sie bitte vor der Bestellung Ihre alten Lager nach.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P16 BO abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P16 BO folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*7 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 45°)
2. Kugellager Außendurchmesser 52 mm (Winkel 45°)
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
MH-P16 52x7x45° bzw. MHP16 52x7x45°
