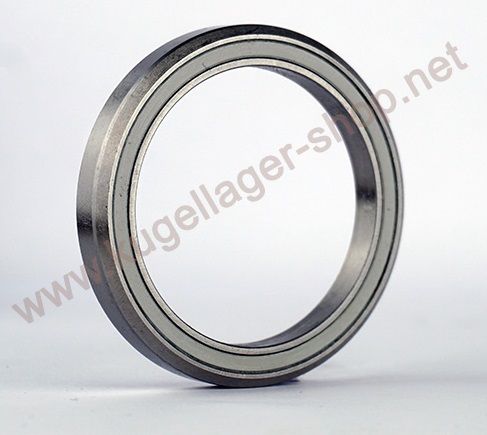

SS MH-P16H8 45°/45° / ACB52 SS (SS = Stainless Steel - Edelstahl rostfrei) Alt. Tange Seiki #1728 1-1/2"
Kugellager für Steuersatz / Lenkkopflager - 40x52x8 mm (bzw. 52x40x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP16H8
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29271
24,50 €
20,59 €
| Menge | Preis je |
|---|---|
| 2 + | 23,90 € 20,08 € |
| 4 + | 22,90 € 19,24 € |
| 10 + | 21,50 € 18,07 € |
| Artikelnummer | 29271 |
|---|---|
| Hersteller | CQ |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 8 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/2“ |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type SS MH-P16H8 45°/45° / ACB52 SS (SS = Stainless Steel - Edelstahl rostfrei) Alt. Tange Seiki #1728 1-1/2" (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.99 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x8 mm / 40x52x8mm (Innen x Außen x Breite) bzw. 52x40x8 mm / 52x40x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type SS MH-P16H8 45°/45° / ACB52 SS (SS = Stainless Steel - Edelstahl rostfrei) Alt. Tange Seiki #1728 1-1/2" hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS MH-P16H8 45°/45° / ACB52 SS (SS = Stainless Steel - Edelstahl rostfrei) Alt. Tange Seiki #1728 1-1/2" entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP16H8 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP16H8 EMQ (Elektromotoren Qualität): 3. MHP16H8 Industriequalität / Standard: 4. SS / S / W MHP16H8 Edelstahl rostfrei 5. KER / CE MHP16H8 Keramiklager Si3N4 / ZRO2* 6. FC MHP16H8 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP16H8 * (Hinweis: Keramik Kugellager MHP16H8 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP16H8 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP16H8 haben die maximale Anzahl an Kugeln ( MHP16H8 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP16H8VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP16H8 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP16H8 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS MH-P16H8 45°/45° / ACB52 SS (SS = Stainless Steel - Edelstahl rostfrei) Alt. Tange Seiki #1728 1-1/2" als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P16H8 SS 45/45" (Maßgleich zu ACB52 / ACB4052H8 / TS#1728 1-1/2") für 1-1/2" Steuersatz - Kugellager in Edelstahl rostfrei Ausführung (SS = Stainless Steel)
- Abmessung: 40 x 52 x 8 mm (Innen x Außen x Breite) / Winkel 45/45"
- SS = Stainless Steel AISI440 = Edelstahl rostfrei
- Bauart: Wälzlager - Kugellager - Schrägkugellager (ACB = Angular-Contact-Bearing)
- Nylonkäfig aus PA66
- Stark gefettet (wartungsfrei) / Beidseitig gedichtet
- Alternativ zu: MH-P16H8 / ACB4052H8 / ACB4052 H8 / ACB52 / ACB-52 / Tange Seiki #1728 1-1/2" 52x40x8 mm Cartridge Headset Bearing ACB
Einsatzgebiet u.a. unteres Steuersatzlager bei Pinarello Dogma, Basso (Astra, Palta, Diamante) und Handsling (Cexevo und RR1) in Verbindung mit dem oberen Steuersatzlager MH-P08H7.
Das Lager wird auch als unteres Kugellager für Steuersätze vieler anderer Marken verwendet. Bitte messen Sie vorher Ihr altes Lager aus.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS MH-P16H8 abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS ACB52 folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 40*52*8 mm.
1. Kugellager Innendurchmesser 40 mm (Winkel 45°)
2. Kugellager Außendurchmesser 52 mm (Winkel 45°)
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
