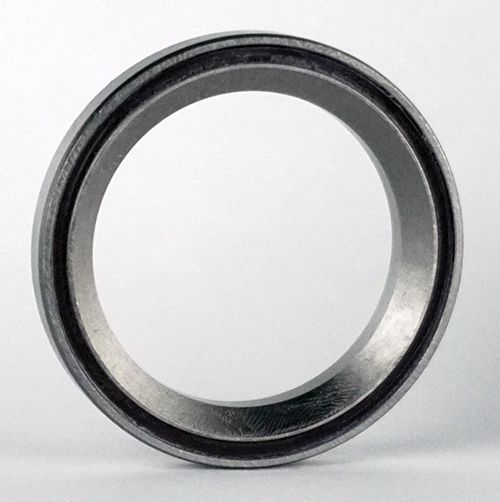

MH-P17 / MHP17 45°/45° (1-1-4 ") Alt. AC3446.8 R2 45/45° u.a. für AI42/AI47
Kugellager für Steuersatz / Lenkkopflager - 34.1x46.8x7 mm (bzw. 46.8x34.1x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP17
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25893
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 2 + | 9,25 € 7,77 € |
| 4 + | 9,00 € 7,56 € |
| 10 + | 7,00 € 5,88 € |
| Artikelnummer | 25893 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 34.1 x 46.8 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 34.1 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 46.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,84 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P17 / MHP17 45°/45° (1-1-4 ") Alt. AC3446.8 R2 45/45° u.a. für AI42/AI47 (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 34.1 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.09 mm bis max. 34.1 mm. D = Außendurchmesser: 46.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.791 mm bis max. 46.8 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 34.1x46.8x7 mm / 34.1x46.8x7mm (Innen x Außen x Breite) bzw. 46.8x34.1x7 mm / 46.8x34.1x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.41 cm, Außendurchmesser = 4.68 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P17 / MHP17 45°/45° (1-1-4 ") Alt. AC3446.8 R2 45/45° u.a. für AI42/AI47 hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P17 / MHP17 45°/45° (1-1-4 ") Alt. AC3446.8 R2 45/45° u.a. für AI42/AI47 entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MHP17 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP17 EMQ (Elektromotoren Qualität): 3. MHP17 Industriequalität / Standard: 4. SS / S / W MHP17 Edelstahl rostfrei 5. KER / CE MHP17 Keramiklager Si3N4 / ZRO2* 6. FC MHP17 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP17 * (Hinweis: Keramik Kugellager MHP17 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP17 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP17 haben die maximale Anzahl an Kugeln ( MHP17 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP17VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP17 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP17 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P17 / MHP17 45°/45° (1-1-4 ") Alt. AC3446.8 R2 45/45° u.a. für AI42/AI47 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P17 45/45 = MHP17 2RS 46,8x7x45° für 1-1/4" Steuersatz Kugellager mit 34 mm Innendurchmesser
Maße: 34,1 x 46,8 x 7 mm (Innen x Außen x Breite) --- 46,8 x 34,1 x 7 mm (Außen x Innen x Breite)
Winkel am Innen- und Außenring: 45°/45°
- Nylon Käfig mit 28 Stück 1/8" Präzisionskugeln der Klasse G10
- Gefertigt aus chromlegiertem Wälzlagerstahl 100Cr6 (gehärtet)
Einsatzgebiet u.a. Fahrrad / MTB Steuersatz (unteres Lager) für FSA Orbit C-33-CF, FSA No.53CF-1 / FSA No.53-1 - Ritchey WCS Logic Drop-In (unteres Lager mit 1-1/4") und Giant Overdrive, sowie 2016 Cannondale Super Six Evo. Alternativ zu FSA Teilenummer 160-6738 / 160-0018000000 und ACROS AI42/AI47 zusammen mit dem Lager AC3041.8. Das Lager ist auch bekannt als TH MR082 1-1/4" 45°x45° bzw. in Edelstahl-Ausführung als TH MR082S 1-1/4" 45°x45°.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P17 2RS / MH-P17RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P17 / MH-P17 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 34,1*46,8*7 mm.
1. Kugellager Innendurchmesser 34,1 mm
2. Kugellager Außendurchmesser 46,8 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
MH-P17 46;8x7x45° bzw. MHP17 46;8x7x45°-
