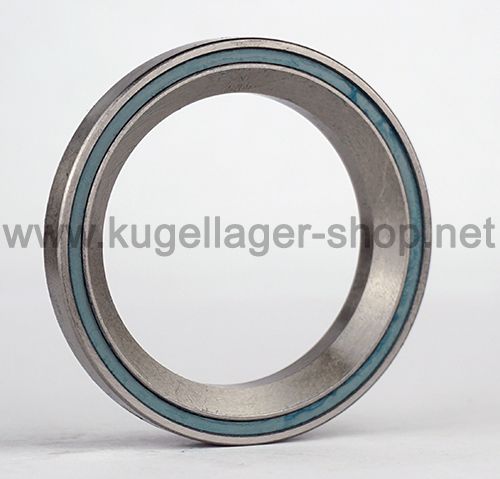

MH-P17 45°/45° SS = Edelstahl rostfrei (Alt. AC3446.8-45/45-RS, TH-970E, TH MR168)
Kugellager für Steuersatz / Lenkkopflager - 34.1x46.8x7 mm (bzw. 46.8x34.1x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP17
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SSMH-P17
23,99 €
20,16 €
| Menge | Preis je |
|---|---|
| 2 + | 22,50 € 18,91 € |
| 4 + | 21,00 € 17,65 € |
| 10 + | 19,50 € 16,39 € |
| Artikelnummer | SSMH-P17 |
|---|---|
| Hersteller | Neutral |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 34.1 x 46.8 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 34.1 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 46.8 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,84 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P17 45°/45° SS = Edelstahl rostfrei (Alt. AC3446.8-45/45-RS, TH-970E, TH MR168) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 34.1 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.09 mm bis max. 34.1 mm. D = Außendurchmesser: 46.8 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.791 mm bis max. 46.8 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 34.1x46.8x7 mm / 34.1x46.8x7mm (Innen x Außen x Breite) bzw. 46.8x34.1x7 mm / 46.8x34.1x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.41 cm, Außendurchmesser = 4.68 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P17 45°/45° SS = Edelstahl rostfrei (Alt. AC3446.8-45/45-RS, TH-970E, TH MR168) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P17 45°/45° SS = Edelstahl rostfrei (Alt. AC3446.8-45/45-RS, TH-970E, TH MR168) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. MHP17 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP17 EMQ (Elektromotoren Qualität): 3. MHP17 Industriequalität / Standard: 4. SS / S / W MHP17 Edelstahl rostfrei 5. KER / CE MHP17 Keramiklager Si3N4 / ZRO2* 6. FC MHP17 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP17 * (Hinweis: Keramik Kugellager MHP17 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP17 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP17 haben die maximale Anzahl an Kugeln ( MHP17 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP17VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP17 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP17 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P17 45°/45° SS = Edelstahl rostfrei (Alt. AC3446.8-45/45-RS, TH-970E, TH MR168) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P17 45/45° SS - Edelstahl rostfrei Steuersatzlager 34.1x46.8x7 mm für 1-1/4" Steuersatz, Kugellager alt. TH MR168 1-1/4 45°
- Bauart: Wälzlager - Kugellager - ACB Schrägkugellager - Kugellager für 1-1/4 Steuersatz
- Voll-Edelstahl Kugellager: Ringe, Kugeln und Dichtungsverstärkung aus AISI440 Edelstahl rostfrei, Käfig aus Nylon PA66, beidseitige Gummidichtungen aus NBR.
- Alternative Bezeichnung u.a. TH MR1681-1/4 45° und TH-970E.
- Abmessung: 34,1 x 46,8 x 7 mm (Innen x Außen x Breite) bzw. 46,8 x 34,1 x 7 mm (Außen x Innen x Breite)
- Winkel am Innen- und Außenring: 45°/45°
Einsatzbereich (unteres Steuersatzlager, 1-1/4")
Geeignet für verschiedene Fahrrad- und MTB-Steuersätze, darunter:
FSA Modelle: Orbit C-33-CF, No.53CF-1, No.53-1
Ritchey: WCS Logic Drop-In (1-1/4" unten)
Giant: Overdrive
Cannondale: Super Six Evo (Modelljahr 2016)
Acros AI42/AI47 mit der Bezeichnung AC3446.8-45/45-RS, RS-AC3446, RSAC3446 oder AC3446.8 R2 45°/45°.
Kompatible Alternativen:
FSA Teilenummern: 160-6738, 160-0018000000
ACROS Systeme: AI42/AI47 in Kombination mit Lager AC3041.8
Technische Bezeichnung des Lagers:
TH MR082 1-1/4" 45° x 45° bzw. MR082R FSA SL als Extra-leichte Ausführung
Edelstahlvariante: TH MR082S 1-1/4" 45° x 45°
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS MH-17 Edelstahl rostfrei abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS TH MR1681-1/4 45° folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 34.1*46.8*7 mm / Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)
1. Steuersatzlager Innendurchmesser 34.1 mm (Winkel 45°)
- oft falsch gemessen als 34 mm
2. Steuersatzlager Außendurchmesser 46.8 mm (Winkel 45°)
- oft falsch gemessen als 47 mm
Steuersatzlager Breite 8 mm
Hinweis: Aufgrund der ungeraden Abmessungen wird das Lager häufig falsch abgemessen als 34x47x7 mm bzw. 47x34x7 mm.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
