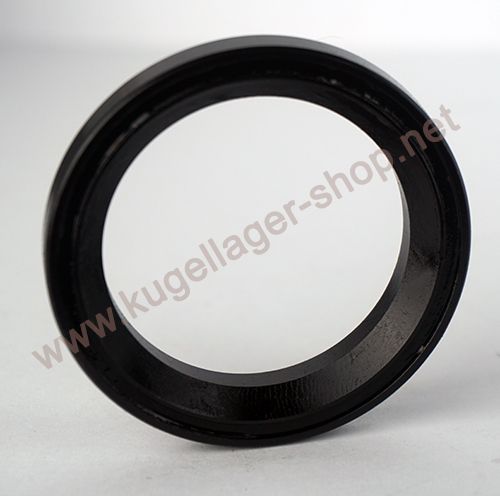

MH-P22 BO 45°/45° BO = Korrosionsbeständig alt. ACB469 / HDL004 / TH MR082 / ACB 970 / TH MR168

Kugellager für Steuersatz / Lenkkopflager - 34.1x46.9x7 mm (bzw. 46.9x34.1x7 mm)

Materialbelastbarkeit: Für hohe Lasten
Korrosionsbeständigkeit: Gute Korrosionsbeständigkeit
Dichtigkeit: Gut bis sehr gut Staubdicht
Drehzahlbereich: Für nicht-volle Drehung

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP22


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
P22BO-Blackoxide
14,95 € 12,56 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 13,90 € 11,68 €
10 + 13,00 € 10,92 €
Mehr Informationen
Artikelnummer P22BO-Blackoxide
Bauart Kugellager für Steuersatz / Lenkkopflager
Besonderheit Gut gedichtet u. gefettet - ACB Schrägkugellager
Abmessungen (mm) - Innen x Außen x Breite 34.1 x 46.9 x 7 mm
Abdeckung Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe)
Ringe Material Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); (Teilweise-)Schwarzoxidierungsbehandlung ("Brünierung") für Korrosionsschutz; Gehärtet; Legiert mit Chrom; Härte: 60-64 HRC; 150°C max.
Kugeln Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC
Käfigmaterial Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 200°C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.006 mm / max.: 0.02 mm
Innendurchmesser (mm) 34.1
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 46.9
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 7
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 45°/45°
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja
Innendurchmesser (Zoll) 1-1/4“
Außendurchmesser (Zoll) 1,849
Breite (Zoll) 0,27559

Datenblatt zur Type MH-P22 BO 45°/45° BO = Korrosionsbeständig alt. ACB469 / HDL004 / TH MR082 / ACB 970 / TH MR168 (Kugellager für Steuersatz / Lenkkopflager)


Abmessungen und Toleranzen

d = Innendurchmesser: 34.1 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.09 mm bis max. 34.1 mm.

D = Außendurchmesser: 46.9 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.891 mm bis max. 46.9 mm.

B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 34.1x46.9x7 mm / 34.1x46.9x7mm (Innen x Außen x Breite) bzw. 46.9x34.1x7 mm / 46.9x34.1x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.41 cm, Außendurchmesser = 4.69 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel

Die Type MH-P22 BO 45°/45° BO = Korrosionsbeständig alt. ACB469 / HDL004 / TH MR082 / ACB 970 / TH MR168 hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type MH-P22 BO 45°/45° BO = Korrosionsbeständig alt. ACB469 / HDL004 / TH MR082 / ACB 970 / TH MR168 entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. MHP22 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 3830 N
Statische Tragzahl [radial]: 3380 N

2. MHP22 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3255.5 N
Statische Tragzahl [radial]: 3143.4 N

3. MHP22 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3064 N
Statische Tragzahl [radial]: 3042 N

4. SS / S / W MHP22 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 2681 N
Statische Tragzahl [radial]: 2704 N

5. KER / CE MHP22 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2183.1 N
Statische Tragzahl [radial]: 2061.8 N

6. FC MHP22 MAX / VRS **
Dynamische Tragzahl [radial]: 4787.5 N
Statische Tragzahl [radial]: 6084 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP22
Dynamische Tragzahl [radial]: 2489.5 N
Statische Tragzahl [radial]: 2704 N

* (Hinweis: Keramik Kugellager MHP22 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP22 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB MHP22 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HYMHP22 2RS.

** (Hinweis: Vollkugellager MHP22 haben die maximale Anzahl an Kugeln ( MHP22 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP22VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP22 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP22 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type MH-P22 BO 45°/45° BO = Korrosionsbeständig alt. ACB469 / HDL004 / TH MR082 / ACB 970 / TH MR168 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

MH-P22 BO 45/45 für 1-1/4” Steuersatz Kugellager in BO = korrosionsbeständige Ausführung



Alternative Bezeichnungen: ACB469 / HDL004 / TH MR082 / ACB 970 / FSA MR082R und TH-MR082S / TH MR168 / 47mm-BAA1160 und 47mm-BAA0930A AER bei Cane Creek



BO = Black Oxide = Schwarzbrünierung der Ringe um den Stahl vor Rost zu schützen

- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz

- Die Lager sind wartungsfrei gefettet und einseitig gedichtet

- Die Lager haben einen Nylonkäfig

- Abmessung Innen x Außen x Breite: 34.1x46.9x7 mm bzw. 34,1x46,9x7 mm (Kugellager oft falsch Abgemessen als 34x47x7 mm)

- Abmessung Außen x Innen x Breite: 46.9x34.1x7 mm bzw. 46,9x34,1x7 mm (Kugellager oft falsch Abgemessen als 47x34x7 mm)

- Winkel: 45°/45°





Einsatzgebiete u.a. unteres Steuersatz Kugellager für 1.3/8" Zoll Steuersatz z.B. Ritchey TIB Retainer 46.9x34.1 45°/45° - Ritchey WCS Lenkkopflager und viele weitere z.B.:

- Giant TCR, Giant Defy, Giant Overdrive Road OD, Giant Propel OD --- Focus Cayo, Mares, Paralane Izalco --- FSA Orbit C-33-CX No:44-CX Headset Steuersatz --- Bianchi Specialissima, Sprint, Aria, Oltre Xr4 Headset Steuersatz -- Specialized Roubaix SL4 (jedoch nicht Future Shock), Specialized Tarmac SL5 49/52 cm Frame Rahmen --- 3T Strada Headset Steuersatz --- Cipollini NK1K, MCM, Bond2, RB1K The One --- Cube Litening Agree Headset --- Felt AR2 AR3 AR4 AR5 FRD --- Ridley Helium --- Marin Rift Zone Carbon --- Santa Cruz Jackel --- Wilier GTR Headset --- Liv Overdrive Road OD, Liv Avail (+ Vaial Advanced und Avail AR) und Liv Devote, Liv Avow, Liv Langma Advanced Headset (nicht für Overdrive 2) --- zusammen mit oberem Steuersatz Kugellager MH-P08F

- Cannondale Supersix Evo / Synapse / Caadx / Caad10 / Caad12 zusammen mit dem unteren Lenkkopflager MH-P08

- Als oberes und unteres Steuersatzlager beim FSA No:53 Headset Steuersatz

- Unteres Steuersatzlager bei Colnago C59-C60-C64 und V1R + V2R zusammen mit dem oberen Steuersatzlager MH-P03

- Colnago EPS Headset Steuersatz und Deda In-4 zusammen mit dem oberen Steuersatz-Kugellager MH-P08H8

- Unteres Steuersatzlager bei ACROS IS42/IS47 Headset Steuersatz zusammen mit dem unteren Steuersatzlager MH-P03K

- Oberes Lenkkopflager bei Cipollini 2021 Bond2 und NK1K, Merida Scultura 2021 und Merida Reacto 2021 sowie Cervelo Aspero 5, Cervelo Caledonia 5, Cervelo Soloist und Cervelo R5 2021+RX zusammen mit dem unteren Kugellager ACB518K





Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MH-P22 BO abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P22BO folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 34,1*46,9*7 mm.

1. Kugellager Innendurchmesser 34,1 mm (Winkel 45°)

2. Kugellager Außendurchmesser 46,9 mm (Winkel 45°)

3. Kugellager Breite 7 mm

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:


Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:


-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
