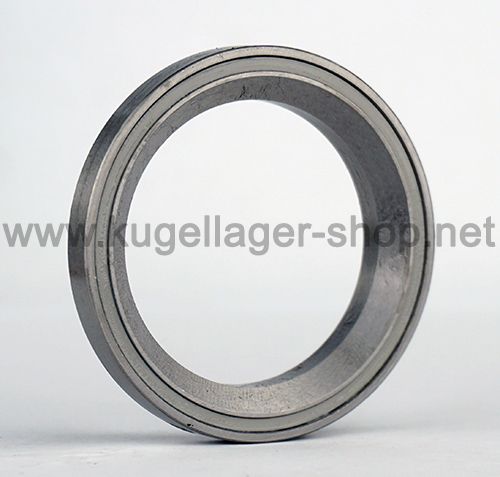

MH-P22 SS 45°/45° (SS = Stainless Steel alt. ACB469 / HDL004 / TH MR082 / ACB 970)
Kugellager für Steuersatz / Lenkkopflager - 34.1x46.9x7 mm (bzw. 46.9x34.1x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MHP22
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SSMHP22
24,95 €
20,97 €
| Menge | Preis je |
|---|---|
| 2 + | 22,50 € 18,91 € |
| 4 + | 21,50 € 18,07 € |
| 10 + | 20,00 € 16,81 € |
| Artikelnummer | SSMHP22 |
|---|---|
| Hersteller | Neutral |
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 34.1 x 46.9 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Kugeln | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 34.1 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 46.9 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 45°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,849 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MH-P22 SS 45°/45° (SS = Stainless Steel alt. ACB469 / HDL004 / TH MR082 / ACB 970) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 34.1 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.09 mm bis max. 34.1 mm. D = Außendurchmesser: 46.9 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.891 mm bis max. 46.9 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 34.1x46.9x7 mm / 34.1x46.9x7mm (Innen x Außen x Breite) bzw. 46.9x34.1x7 mm / 46.9x34.1x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.41 cm, Außendurchmesser = 4.69 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MH-P22 SS 45°/45° (SS = Stainless Steel alt. ACB469 / HDL004 / TH MR082 / ACB 970) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MH-P22 SS 45°/45° (SS = Stainless Steel alt. ACB469 / HDL004 / TH MR082 / ACB 970) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. MHP22 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MHP22 EMQ (Elektromotoren Qualität): 3. MHP22 Industriequalität / Standard: 4. SS / S / W MHP22 Edelstahl rostfrei 5. KER / CE MHP22 Keramiklager Si3N4 / ZRO2* 6. FC MHP22 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MHP22 * (Hinweis: Keramik Kugellager MHP22 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MHP22 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MHP22 haben die maximale Anzahl an Kugeln ( MHP22 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MHP22VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMHP22 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMHP22 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MH-P22 SS 45°/45° (SS = Stainless Steel alt. ACB469 / HDL004 / TH MR082 / ACB 970) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MH-P22 SS 45/45 für 1-1/4” Steuersatz Kugellager - SS = Edelstahl rostfrei
Alternative Bezeichnungen: MH-P22M ACB469 / HDL004 / TH MR082 / ACB 970 / FSA MR082R und TH MR082S 1-1/4" 45°x45° / 47mm-BAA1160 und 47mm-BAA0930A AER bei Cane Creek.
SS = Edelstahl rostfrei, Voll-Edelstahl Ausführung: Ringe, Kugeln und Dichtungsverstärkung aus AISI440 Edelstahl rostfrei, Käfig aus Nylon.
- Ausführung ACB = Angular Contact Headset Bearing = Schrägkugellager für Steuersatz
- Die Lager sind wartungsfrei gefettet und beidseitig gedichtet
- Abmessung Innen x Außen x Breite: 34.1x46.9x7 mm bzw. 34,1x46,9x7 mm (Kugellager oft falsch Abgemessen als 34x47x7 mm)
- Abmessung Außen x Innen x Breite: 46.9x34.1x7 mm bzw. 46,9x34,1x7 mm (Kugellager oft falsch Abgemessen als 47x34x7 mm)
- Winkel: 45°/45°
Einsatzgebiete u.a.
Zusammen mit MH-P08F (oberes Steuersatzlager)
Cube Litening, Agree Headset
Ridley Helium
Felt AR2, AR3, AR4, AR5, FRD
Focus Cayo, Mares, Paralane, Izalco
Wilier GTR Headset
Giant TCR, Defy, Overdrive Road OD, Propel OD
Cipollini NK1K, MCM, Bond2, RB1K The One
Specialized Roubaix SL4 (nicht Future Shock), Tarmac SL5 49/52 cm Frame Rahmen
Santa Cruz Jackel
Bianchi Specialissima, Sprint, Aria, Oltre Xr4 Headset Steuersatz
Liv Overdrive Road OD, Liv Avail (+ Avail Advanced und Avail AR), Liv Devote, Liv Avow, Liv Langma Advanced Headset (nicht für Overdrive 2)
3T Strada Headset Steuersatz
FSA Orbit C-33-CX No:44-CX Headset Steuersatz
Marin Rift Zone Carbon
zusammen mit oberem Steuersatz Kugellager MH-P08F
Zusammen mit MH-P08 (unteres Lenkkopflager)
Cannondale Caad12
Cannondale Supersix Evo
Cannondale Caadx
Cannondale Caad10
Cannondale Synapse
zusammen mit dem unteren Lenkkopflager MH-P08
Als oberes und unteres Steuersatzlager
FSA No:53
Zusammen mit MH-P03 (unteres Steuersatzlager)
Colnago C60
Colnago V1R
Colnago V2R
Colnago C64
Colnago C59
unteres Steuersatzlager zusammen mit oberem Steuersatzlager MH-P03
Zusammen mit MH-P08H8 (oberes Steuersatzlager)
Deda In-4
Colnago EPS Headset Steuersatz
Zusammen mit MH-P03K (unteres Steuersatzlager)
ACROS IS42 / IS47 Headset Steuersatz
Zusammen mit ACB518K (unteres Kugellager)
Cipollini 2021 Bond2 & NK1K
Cervelo R5 2021+RX
Cervelo Caledonia 5
Cervelo Soloist
Merida Reacto 2021
Merida Scultura 2021
Cervelo Aspero 5
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS MH-22 Edelstahl rostfrei abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MH-P22 SS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 34.1*46.9*7 mm / Winkel am Innen- und Außenring: 45°/45° (Angabe auch: Fase 45/45)
1. Steuersatzlager Innendurchmesser 34.1 mm (Winkel 45°)
- oft falsch gemessen als 34 mm
2. Steuersatzlager Außendurchmesser 46.9 mm (Winkel 45°)
- oft falsch gemessen als 47 mm
Steuersatzlager Breite 8 mm
Hinweis: Aufgrund der ungeraden Abmessungen wird das Lager häufig falsch abgemessen als 34x47x7 mm bzw. 47x34x7 mm.
