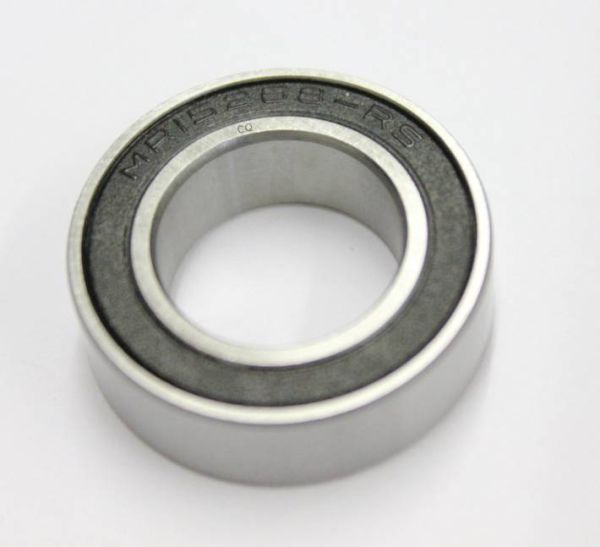

MR 15268 2RS / MR15268-LLB (ABEC3 Präzision - Alt. MR15268-RS)
Rillenkugellager - 15x26x8 mm (bzw. 26x15x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 15268
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24261
5,50 €
4,62 €
| Menge | Preis je |
|---|---|
| 4 + | 5,00 € 4,20 € |
| 10 + | 4,95 € 4,16 € |
| Artikelnummer | 24261 |
|---|---|
| Hersteller | CQ |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 15 x 26 x 8 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 15 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,59055 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type MR 15268 2RS / MR15268-LLB (ABEC3 Präzision - Alt. MR15268-RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 15 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 14.993 mm bis max. 15 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 15x26x8 mm / 15x26x8mm (Innen x Außen x Breite) bzw. 26x15x8 mm / 26x15x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.5 cm, Außendurchmesser = 2.6 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type MR 15268 2RS / MR15268-LLB (ABEC3 Präzision - Alt. MR15268-RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR 15268 2RS / MR15268-LLB (ABEC3 Präzision - Alt. MR15268-RS) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 15268 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 15268 EMQ (Elektromotoren Qualität): 3. 15268 Industriequalität / Standard: 4. SS / S / W 15268 Edelstahl rostfrei 5. KER / CE 15268 Keramiklager Si3N4 / ZRO2* 6. FC 15268 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 15268 * (Hinweis: Keramik Kugellager 15268 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 15268 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 15268 haben die maximale Anzahl an Kugeln ( 15268 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 15268VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR15268 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC15268 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR 15268 2RS / MR15268-LLB (ABEC3 Präzision - Alt. MR15268-RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager MR15268 LLB / MR15268 2RS (MR15268-RS) - ABEC3 Präzisionslager 15x26x8 mm (26x15x8 mm) - Verbesserte Nut-Dichtung
- U.a. für Nukeproof, Halo und Sun Ringle Naben
- Premiumlager mit beidseitig verbesserten LLB-Nutdichtungen: Diese Dichtungen laufen in einer in den Innenring eingefrästen Nut und berühren diese an der Rück- und Unterseite. Dadurch sind die Lager sehr gut gedichtet und trotzdem relativ leichtläufig.
- Industrielager mit ABEC3-Präzision, G10 Präzisionskugeln und Rundheit-Genauigkeitstoleranz 0.0075 mm
- Mit massivem, einteiligem Nylonkäfig (siehe Detailbilder), mit dem das Lager höhere Belastungen aufnehmen kann.
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett von Kyodo Yushi
- Kugellager Innendurchmesser 15 mm / Kugellager Außendurchmesser 26 mm / Kugellager Breite 8 mm. Häufig falsch geschriebene Maße: 26x15x8 mm / 26*15*8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
15268rs / 15268 2RSR / 15268 RSR / 15268 LLU / 15268 LLB / MR15268 2RS / 15268 2RS1 VRS / MR15268-RS-
