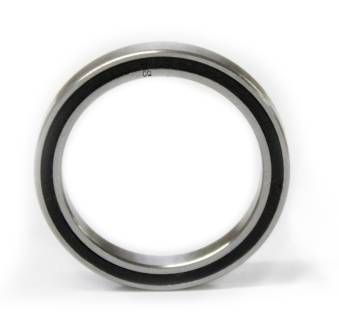

61705 2RS (61705RS)
Rillenkugellager - 25x32x4 mm (bzw. 32x25x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61705
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25716
4,20 €
3,53 €
| Menge | Preis je |
|---|---|
| 4 + | 3,58 € 3,01 € |
| 10 + | 3,40 € 2,86 € |
| 50 + | 3,30 € 2,77 € |
| 100 + | 3,20 € 2,69 € |
| Artikelnummer | 25716 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 32 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 32 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,25984 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type 61705 2RS (61705RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 32 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 31.989 mm bis max. 32 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x32x4 mm / 25x32x4mm (Innen x Außen x Breite) bzw. 32x25x4 mm / 32x25x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.2 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type 61705 2RS (61705RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type 61705 2RS (61705RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 61705 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61705 EMQ (Elektromotoren Qualität): 3. 61705 Industriequalität / Standard: 4. SS / S / W 61705 Edelstahl rostfrei 5. KER / CE 61705 Keramiklager Si3N4 / ZRO2* 6. FC 61705 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61705 * (Hinweis: Keramik Kugellager 61705 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61705 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61705 haben die maximale Anzahl an Kugeln ( 61705 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61705VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61705 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61705 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type 61705 2RS (61705RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
61705-2RS / 61705RS Kugellager in verbesserter Ausführung MR61705-2RS (=MR-61705-2RU) mit 21 Kugeln. Beidseitig abgedichetet (Gummi-Dichtung).
Die Lager sind für die durchnittliche Lebenszeit wartungsfrei mit Fett geschmiert, können jedoch nachgeschmiert werden (auf Mineralölbasis). Dazu die Dichtscheiben vorsichtig heraushebeln und anschließend wieder aufdrücken.
Abmessungen: 32x25x4 mm (AD x ID x B) bzw. 25x32x4 mm (ID x AD x B): Innen: 25 mm / Durchmesser 32mm / 4 mm Tief).
Hinweis: (Baugleiche) Dichtscheiben werden bei anderen Herstellern anders bezeichnet, u.a. 61705-2RSR (FAG/Schaeffler/INA) / 61705-2RS1 (SKF) / 61705-LLU - 61705-EE - 61705-VV - 61705-2NSL - 61705-2RSJ1 (Diverse Hersteller, u.a. NTN; dort auch 61705LU oder 61705-LLB - 61705LB) / 61705-DDU (NSK). In allen Fällen sind die 61705 Kugellager mit beidseitigen (entfernbaren) Gummi-Dichtscheiben aus NBR-Kautschuk. Dichtscheiben können Temperaturen von kurzzeitig bis +120°C (dauerhaft ca. 100°C) ausgesetzt werden.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen 61705 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 61705RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*32*4 mm.
1. Kugellager Innendurchmesser 25 mm
2. Kugellager Außendurchmesser 32 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
61705 2RS1 / 61705RS1Umschlüsselung FAG / INA:
61705 2RSR / 61705RSRUmschlüsselung NSK:
61705 DDU / 61705DUUmschlüsselung NTN:
61705 2NSF / 61705NSFUmschlüsselung SNR / EZO / NKE:
61705EE / 61705ESonstige alternative Bezeichnungen:
-
