MR043 / MR-043 36°/36°
Kugellager für Steuersatz / Lenkkopflager - 30.15x41.5x6.5 mm (bzw. 41.5x30.15x6.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MR043
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25430-C
7,30 €
6,13 €
| Menge | Preis je |
|---|---|
| 2 + | 7,00 € 5,88 € |
| 4 + | 6,80 € 5,71 € |
| 10 + | 6,50 € 5,46 € |
| Artikelnummer | 25430-C |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 30.15 x 41.5 x 6.5 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30.15 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 41.5 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/36° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1-1/8“ |
| Außendurchmesser (Zoll) | 1,633858 |
| Breite (Zoll) | 0,255906 |
Datenblatt zur Type MR043 / MR-043 36°/36° (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 30.15 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 30.14 mm bis max. 30.15 mm. D = Außendurchmesser: 41.5 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.491 mm bis max. 41.5 mm. B = Breite: 6.5 mm (zur Breite = 6.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30.15x41.5x6.5 mm / 30.15x41.5x6.5mm (Innen x Außen x Breite) bzw. 41.5x30.15x6.5 mm / 41.5x30.15x6.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.015 cm, Außendurchmesser = 4.15 cm , Breite = 0.65 cm. |
Lagerluft und AxialspielDie Type MR043 / MR-043 36°/36° hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR043 / MR-043 36°/36° entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MR043 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MR043 EMQ (Elektromotoren Qualität): 3. MR043 Industriequalität / Standard: 4. SS / S / W MR043 Edelstahl rostfrei 5. KER / CE MR043 Keramiklager Si3N4 / ZRO2* 6. FC MR043 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MR043 * (Hinweis: Keramik Kugellager MR043 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MR043 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MR043 haben die maximale Anzahl an Kugeln ( MR043 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MR043VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMR043 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMR043 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR043 / MR-043 36°/36° als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

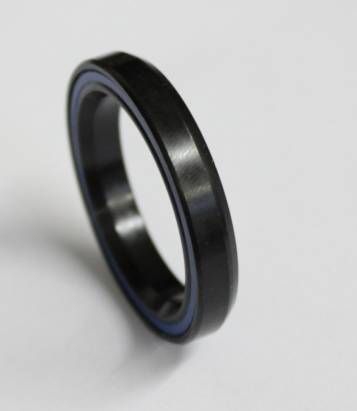

MR043 36/36 für 1-1/8" Steuersatz Schrägkugellager ("Integrated Headset") / Durchmesser 41,5 mm - Winkel: 36°/36° - 41,5x6,5x36° - Brüniert mit Nylon-Käfig
Maße 30,15x41,5x6,5 mm (Innen x Außen x Breite) - Winkel am Innen- und Außenring: 36°/36° (Angabe auch: Fase 36/36)
Innen- und Außenring sind brüniert ("BO - Black Oxyid Treatment") für guten Korrosionsschutz
Hochbelastbarer Nylon Käfig (Material: PA66)
- Die Lager sind wartungsfrei gefettet mit dem Hochleistungfett ExxonMobil Mobilgrease XHP™ 222 (erkennbar an seiner blauen Farbe). Die spezielle Lithiumkomplex-Technologie führt zu einer besseren Leistung als konventionelle Fette und gewährleisten Korrosions- und Verschleißfestigkeit bis 130,15°C.
Längere Lebensdauer der Lager und EP-Performane für zuverlässigen Schutz der Innenkonstruktion des Lagers. Zusätzlich wirksamer Schutz gegenüber Wassereinwirkung.
Einsatzgebiet u.a. Fahrrad Steuersatz / MTB Mountain-Bike / BMX / Freeride für 1 1/8" Gabel
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MR043 2RS / MR043RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR043 2RS / MR043RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 30,15*41,5*6,5 mm.
1. Kugellager Innendurchmesser 30,15 mm
2. Kugellager Außendurchmesser 41,5 mm
3. Kugellager Breite 6,5 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
MR043RS1 / MR043-2RS1 / MR0432RS1 / MR043-RS1Umschlüsselung FAG / INA:
MR043RSR / MR043-2RSR / MR0432RSR / MR043-RSRUmschlüsselung NSK:
MR043DU / MR043-DDU / MR043DDU / MR043-DUUmschlüsselung NTN:
MR043LU / MR043-LLU / MR043LLU / MR043-LUUmschlüsselung SNR / EZO / NKE:
MR043E / MR043-EE / MR043EE / MR043-ESonstige alternative Bezeichnungen:
MR043 41;5x6;5x36° bzw. MR-043 41;5x6;5x36°-
