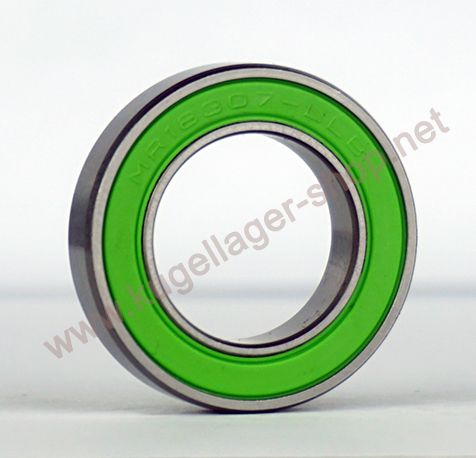

MR18307 LLB (Reibungsarme Dichtungen, Alt. 6903ZV Bosch E-Bike PLB00519)
Rillenkugellager - 18x30x7 mm (bzw. 30x18x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 18307
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28104
6,90 €
5,80 €
| Menge | Preis je |
|---|---|
| 4 + | 6,60 € 5,55 € |
| 10 + | 6,50 € 5,46 € |
| 50 + | 6,20 € 5,21 € |
| Artikelnummer | 28104 |
|---|---|
| Hersteller | CQ |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 18 x 30 x 7 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 18 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 30 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,70866 |
| Außendurchmesser (Zoll) | 1,1811 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MR18307 LLB (Reibungsarme Dichtungen, Alt. 6903ZV Bosch E-Bike PLB00519) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 18 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 17.993 mm bis max. 18 mm. D = Außendurchmesser: 30 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 18x30x7 mm / 18x30x7mm (Innen x Außen x Breite) bzw. 30x18x7 mm / 30x18x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.8 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MR18307 LLB (Reibungsarme Dichtungen, Alt. 6903ZV Bosch E-Bike PLB00519) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR18307 LLB (Reibungsarme Dichtungen, Alt. 6903ZV Bosch E-Bike PLB00519) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 18307 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 18307 EMQ (Elektromotoren Qualität): 3. 18307 Industriequalität / Standard: 4. SS / S / W 18307 Edelstahl rostfrei 5. KER / CE 18307 Keramiklager Si3N4 / ZRO2* 6. FC 18307 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 18307 * (Hinweis: Keramik Kugellager 18307 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 18307 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 18307 haben die maximale Anzahl an Kugeln ( 18307 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 18307VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR18307 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC18307 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR18307 LLB (Reibungsarme Dichtungen, Alt. 6903ZV Bosch E-Bike PLB00519) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Kugellager MR18307 LLB, alternativ zu Bosch eBike Motor Lager 6903ZV (Metallabdeckungen)
Alternative zu Bosch Performance E-Bike Kugellager 6903ZV (6903-ZV) bzw. 61903ZV (61903-ZV). Dort wird auch je nach Generation ein Lager mit beidseitigen Spaltabdeckungen aus Metall eingesetzt. Dieses finden Sie hier: https://www.kugellager-shop.net/6903zv-cw-kugellager-18x30x7mm-ebike-motor.html
- Sonderlager: Das Lager 18307 ist ein Kugellager mit Sonderabmessung 18 mm (Innendurchmesser)
- Beiseitig mit reibungsarmen LLB Dichtungen: Diese Dichtungen dichten zur Innenseite der V-Rille im Innenring, nicht zur Außenseite des Innenrings. Entsprechend sieht man von Außen, dass die Dichtung den Innenring nicht richtig berührt, dies ist normal so, da die Dichtlippe die Innenseite der Nut berührt. Die Lager sind so gut gedichtet und trotzdem verhältnismäßig leichtläufig
- Wartungsfrei gefettet mit Kyodo Yushi RAREMAX SUPERN
ANWENDUNGSGEBIET: u.a. für Fulcrum Red 66 Nabenlager (Dort bezeichnet als 61903-2RS S&S). Teilweise wird dort auch das Standard 61903 2RS Lager mit 17 mm Innendurchmesser verwendet. Bitte prüfen Sie die Maße vor der Bestellung.
Maße: 18x30x7 mm / 18*30*7 mm (d x D x B = Innen x Außen x Breite)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des MR18307 LLB / 18307LB abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 18307LLB folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 18*30*7 mm.
1. Kugellager Innendurchmesser 18 mm
2. Kugellager Außendurchmesser 30 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
MR 18307-
