Abmessungen und Toleranzen

d = Innendurchmesser: 22 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 21.992 mm bis max. 22 mm.

D = Außendurchmesser: 37 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm.

B = Breite: 11.5 mm (zur Breite = 11.5 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 22x37x11.5 mm / 22x37x11.5mm (Innen x Außen x Breite) bzw. 37x22x11.5 mm / 37x22x11.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.2 cm, Außendurchmesser = 3.7 cm , Breite = 1.15 cm.

Lagerluft und Axialspiel

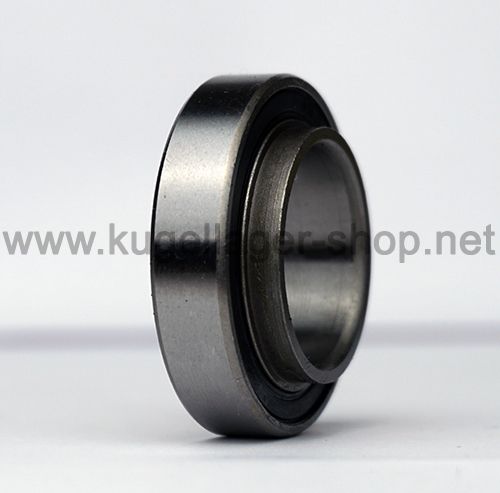

Die Type MR22378-LLB-E (MR2237E-LLB) - ID = 22.0 mm (u.a. SRAM GXP) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type MR22378-LLB-E (MR2237E-LLB) - ID = 22.0 mm (u.a. SRAM GXP) entspricht nachfolgend der Nr. 2

Tragzahlen in der Ausführung:

1. 2237 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 6180 N
Statische Tragzahl [radial]: 3380 N

2. 2237 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 5253 N
Statische Tragzahl [radial]: 3143.4 N

3. 2237 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 4944 N
Statische Tragzahl [radial]: 3042 N

4. SS / S / W 2237 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 4326 N
Statische Tragzahl [radial]: 2704 N

5. KER / CE 2237 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 3522.6 N
Statische Tragzahl [radial]: 2061.8 N

6. FC 2237 MAX / VRS **
Dynamische Tragzahl [radial]: 7725 N
Statische Tragzahl [radial]: 6084 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 2237
Dynamische Tragzahl [radial]: 4017 N
Statische Tragzahl [radial]: 2704 N

* (Hinweis: Keramik Kugellager 2237 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 2237 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 2237 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY2237 2RS.

** (Hinweis: Vollkugellager 2237 haben die maximale Anzahl an Kugeln ( 2237 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 2237VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR2237 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC2237 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
