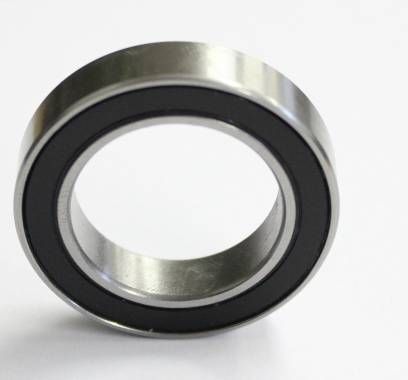

MR 24377 LLU X / MR 2437 LU (extra starke Dichtungen) u.a. für BB90/95 + BB86/92 Tretlager
Rillenkugellager - 24x37x7 mm (bzw. 37x24x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 2437
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28487
9,95 €
8,36 €
| Menge | Preis je |
|---|---|
| 4 + | 9,00 € 7,56 € |
| 10 + | 8,50 € 7,14 € |
| 50 + | 8,00 € 6,72 € |
| Artikelnummer | 28487 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 24 x 37 x 7 mm |
| Abdeckung | Beidseitige Gummidichtungen (NBR) mit starkem Kontakt zu den Ringen (Hohe Dichtwirkung, starke Reibung der Dichtung); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 24 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,94488 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MR 24377 LLU X / MR 2437 LU (extra starke Dichtungen) u.a. für BB90/95 + BB86/92 Tretlager (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 24 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 24x37x7 mm / 24x37x7mm (Innen x Außen x Breite) bzw. 37x24x7 mm / 37x24x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.4 cm, Außendurchmesser = 3.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MR 24377 LLU X / MR 2437 LU (extra starke Dichtungen) u.a. für BB90/95 + BB86/92 Tretlager hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR 24377 LLU X / MR 2437 LU (extra starke Dichtungen) u.a. für BB90/95 + BB86/92 Tretlager entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 2437 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 2437 EMQ (Elektromotoren Qualität): 3. 2437 Industriequalität / Standard: 4. SS / S / W 2437 Edelstahl rostfrei 5. KER / CE 2437 Keramiklager Si3N4 / ZRO2* 6. FC 2437 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 2437 * (Hinweis: Keramik Kugellager 2437 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 2437 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 2437 haben die maximale Anzahl an Kugeln ( 2437 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 2437VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR2437 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC2437 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR 24377 LLU X / MR 2437 LU (extra starke Dichtungen) u.a. für BB90/95 + BB86/92 Tretlager als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR24377 LLU-X / MR2437 LU
- Sonderlager / Kugellager für Tretkurbel (Tretlager) mit extra starken LLUX Dichtungen in V-Nut
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager
- Ausführung "LLUX": Verbesserte, starke Reibungsdichtungen für Tretlager mit starker Schmutz/Staub/Wasserexposition. Die LLU Doppellippendichtungen laufen in einer eingefrästen V-Rille am Innenring. Aufgrund der hohen Hebelwirkung an Tretlagern spielt die starke Reibung der Dichtungen kaum eine Rolle, die Lager haben jedoch eine wesentlich erhöhte Lebensdauer gegenüber schwächeren MR2437 2RS (Standard-Dichtungen ohne V-Nut) oder Enduro MR2437-LLB(-C3) LLB Dichtungen (LLB =Leichtkontaktdichtungen).
- ABEC-3 Präzisionlager
- Hauptabmessungen 37x24x7 mm (Außen x Innen x Breite)
- Wartungsfrei gefettet mit N180 Litiumfett
- u.A. für BB90/95 und BB86/92 Tretkurbeln als Tretlager.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des MR 24377 LU X/ 2437LU abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR24377LLU folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 24*37*7 mm.
1. Kugellager Innendurchmesser 24 mm
2. Kugellager Außendurchmesser 37 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
-Umschlüsselung NTN:
-Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
2437rs / 2437 2RSR / 2437 RSR / 2437 LLU / 2437 LLB / MR2437 2RS / 2437 2RS1 VRS / MR2437-RS-
