MR2520 ZZ / ET2520 ZZ / A2520 ZZ
Rillenkugellager - 20x25x4 mm (bzw. 25x20x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 2520
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
MR2520-ZZ
11,50 €
9,66 €
| Menge | Preis je |
|---|---|
| 4 + | 10,50 € 8,82 € |
| 10 + | 9,50 € 7,98 € |
| Artikelnummer | MR2520-ZZ |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 25 x 4 mm |
| Abdeckung | ZZ / 2Z / Z: Beidseitige Metall Deckscheibe (ST12; kontaktlos / mit Spalt zum Innenring); 150° C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 25 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 0,984252 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type MR2520 ZZ / ET2520 ZZ / A2520 ZZ (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 25 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 24.991 mm bis max. 25 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x25x4 mm / 20x25x4mm (Innen x Außen x Breite) bzw. 25x20x4 mm / 25x20x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 2.5 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type MR2520 ZZ / ET2520 ZZ / A2520 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR2520 ZZ / ET2520 ZZ / A2520 ZZ entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 2520 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 2520 EMQ (Elektromotoren Qualität): 3. 2520 Industriequalität / Standard: 4. SS / S / W 2520 Edelstahl rostfrei 5. KER / CE 2520 Keramiklager Si3N4 / ZRO2* 6. FC 2520 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 2520 * (Hinweis: Keramik Kugellager 2520 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 2520 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 2520 haben die maximale Anzahl an Kugeln ( 2520 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 2520VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR2520 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC2520 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR2520 ZZ / ET2520 ZZ / A2520 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

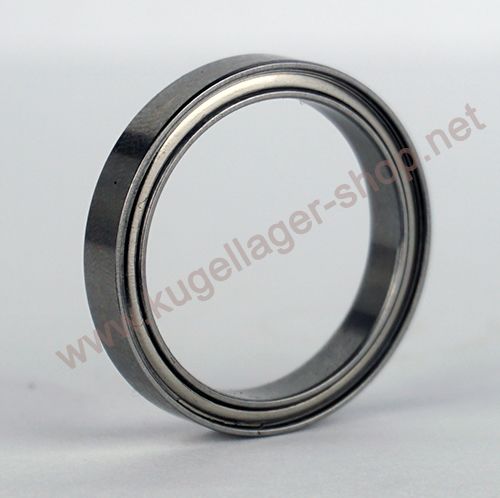

MR2520 ZZ (Alternative Bezeichnungen: ET2520 ZZ / A2520 ZZ ) - Miniatur Rillenkugellager 20x25x4 mm
- Sonderlager mit Bauart: Wälzlager - Kugellager - Rillenkugellager - Dünnringlager - Miniaturlager
- Tragzahl dynamisch ca. 1011 N / Tragzahl statisch ca. 691 N
- Grenzdrehzahl bei Fettschmierung ca. 17.000 u/min (Wenn die Lager entfettet werden und in Öl laufen ca. 20.000 upm
- Abmessung Innen x Außen x Breite: 20x25x4 mm (bzw. Außen x Innen x Breite: 25x20x4 mm)
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MR2520 ZZ abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MR2520 2Z folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*25*4 mm.
1. Kugellager Innendurchmesser 20 mm
2. Kugellager Außendurchmesser 25 mm
3. Kugellager Breite 4 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
