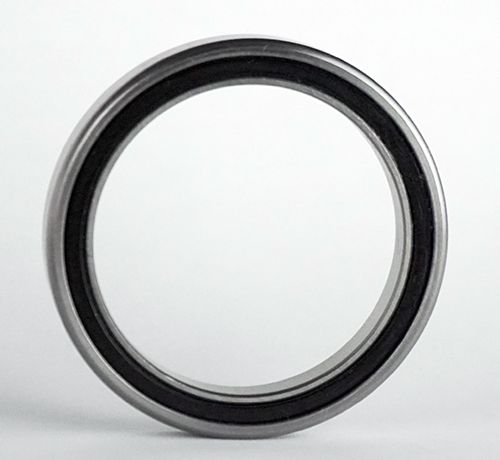

MR4052H7 (Schrägkugellager-Ausführung der 6808 bzw. 61808: 71808-2RS / 7808-2RS)
Schrägkugellager - 40x52x7 mm (bzw. 52x40x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 40527
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26669
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 4 + | 9,00 € 7,56 € |
| 10 + | 8,00 € 6,72 € |
| Artikelnummer | 26669 |
|---|---|
| Bauart | Schrägkugellager |
| Besonderheit | Gut gedichtet u. gefettet - ACB Schrägkugellager |
| Abmessungen (mm) - Innen x Außen x Breite | 40 x 52 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 40 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,5748 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type MR4052H7 (Schrägkugellager-Ausführung der 6808 bzw. 61808: 71808-2RS / 7808-2RS) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 40 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 39.988 mm bis max. 40 mm. D = Außendurchmesser: 52 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 40x52x7 mm / 40x52x7mm (Innen x Außen x Breite) bzw. 52x40x7 mm / 52x40x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4 cm, Außendurchmesser = 5.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type MR4052H7 (Schrägkugellager-Ausführung der 6808 bzw. 61808: 71808-2RS / 7808-2RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MR4052H7 (Schrägkugellager-Ausführung der 6808 bzw. 61808: 71808-2RS / 7808-2RS) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. 40527 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 40527 EMQ (Elektromotoren Qualität): 3. 40527 Industriequalität / Standard: 4. SS / S / W 40527 Edelstahl rostfrei 5. KER / CE 40527 Keramiklager Si3N4 / ZRO2* 6. FC 40527 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 40527 * (Hinweis: Keramik Kugellager 40527 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 40527 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 40527 haben die maximale Anzahl an Kugeln ( 40527 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 40527VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR40527 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC40527 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MR4052H7 (Schrägkugellager-Ausführung der 6808 bzw. 61808: 71808-2RS / 7808-2RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
MR4052H7 - Schrägkugellager - Alternative Bezeichnungen: 71808-2RS / 7808-2RS - Druckwinkel 45°
Es handelt sich hierbei um eine spezielle Schrägkugellager-Ausführung des (Rillenkugellagers) 61808 2RS bzw. um ein Steuersatzlager für Mountainbike Steuersätze mit 90/90° Anfasungen am Innen-/Außenring (die Version mit 45/45° oder 36/45° Anfasungen/Winkeln am Innen-/Außenring sind mit den selben Maßen erhältlich als "MH-P16" (45/45°) bzw. MH-P16K (36/45°) - zu finden hier: https://www.kugellager-shop.net/catalogsearch/result/?cat=&q=mh-p16
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Schrägkugellager 7808 2RS / 71808 2RS wie folgt angegeben: 40*52*7 mm
1. Kugellager Innendurchmesser 40 mm (Anfasung 90°)
2. Kugellager Außendurchmesser 52 mm (Anfasung 90°)
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
Nur in der Ausführung Schrägkugellager ohne Dichtungen: INA 71808-TN oder FAG 71808-TVP oder 71808-B-TVP (TN / TVP = Nylonkäfig) - WICHTIG: Bei dem FAG Schrägkugellager 71808-B-TVP ist der Druckwinkel 40°, bei diesem Angebot jedoch 25°Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
