MRF2841-LLB BO (Flanschlager 28x41/42x7.6 mm PRAXIS Works M30 = MRF2841/44 LLB)
Rillenkugellager - 28x41x7.5 mm (bzw. 41x28x7.5 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: MRF28
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
29108
13,40 €
11,26 €
| Menge | Preis je |
|---|---|
| 2 + | 12,70 € 10,67 € |
| 4 + | 11,50 € 9,66 € |
| 10 + | 11,00 € 9,24 € |
| Artikelnummer | 29108 |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Flansch am Außenring |
| Abmessungen (mm) - Innen x Außen x Breite | 28 x 41/42 x 7.6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 28 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 41 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7.5 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1,10236 |
| Außendurchmesser (Zoll) | 1,61417 |
| Breite (Zoll) | 0,295276 |
Datenblatt zur Type MRF2841-LLB BO (Flanschlager 28x41/42x7.6 mm PRAXIS Works M30 = MRF2841/44 LLB) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 28 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 27.992 mm bis max. 28 mm. D = Außendurchmesser: 41 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 40.991 mm bis max. 41 mm. B = Breite: 7.5 mm (zur Breite = 7.5 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 28x41x7.5 mm / 28x41x7.5mm (Innen x Außen x Breite) bzw. 41x28x7.5 mm / 41x28x7.5mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.8 cm, Außendurchmesser = 4.1 cm , Breite = 0.75 cm. |
Lagerluft und AxialspielDie Type MRF2841-LLB BO (Flanschlager 28x41/42x7.6 mm PRAXIS Works M30 = MRF2841/44 LLB) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type MRF2841-LLB BO (Flanschlager 28x41/42x7.6 mm PRAXIS Works M30 = MRF2841/44 LLB) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. MRF28 Automotive Qualität (Marken: SKF/FAG/NSK): 2. MRF28 EMQ (Elektromotoren Qualität): 3. MRF28 Industriequalität / Standard: 4. SS / S / W MRF28 Edelstahl rostfrei 5. KER / CE MRF28 Keramiklager Si3N4 / ZRO2* 6. FC MRF28 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC MRF28 * (Hinweis: Keramik Kugellager MRF28 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C MRF28 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager MRF28 haben die maximale Anzahl an Kugeln ( MRF28 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung MRF28VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRMRF28 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCMRF28 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type MRF2841-LLB BO (Flanschlager 28x41/42x7.6 mm PRAXIS Works M30 = MRF2841/44 LLB) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

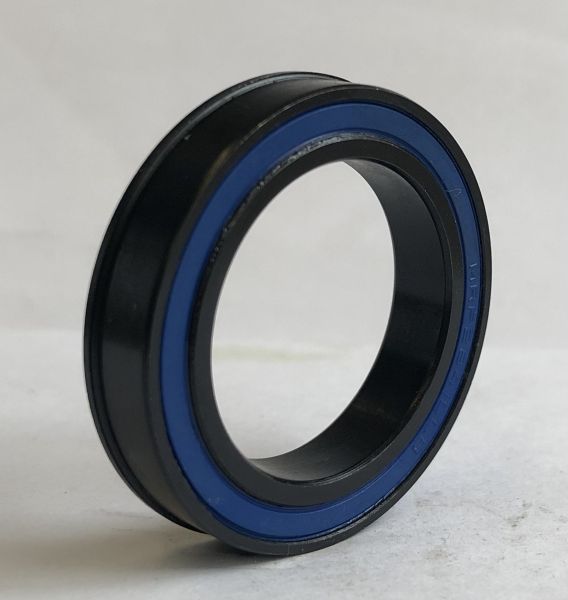

MRF2841-LLB BO - Brüniertes Kugellager mit Flansch am Außenring (1mm) - 28x41/42x7.6 mm
- Abmessung ohne Flansch: 28x41x7.6 mm bzw. 41x28x7.6 mm (Häufig falsch abgemessen als 28x41x7.5 mm bzw. 41x28x7.5 mm)
- Abmessung mit Flansch: 28x42x7.6 mm bzw. 42x28x7.6 mm (Häufig falsch abgelesen als 28x42x7.5 mm bzwl 42x28x7.5 mm)
- 1 mm abstehender Flansch / Bund am Außenring
- Das Lager kann als direkter Ersatz für das Lager MRF2841/44 LLB ENDURO mit 44 mm genutzt werden.
- BO = Brünierter Stahl (korrosionsbeständig)
- Wartungsfrei gefettet
Anwendung u.a. als Tretlager für PRAXIS M30 Tretlager (Bottom Bracket BB) mit 28mm "non-drive axle side" BB90/92 und BB86 zusammen mit dem Lager DRF3041, zu finden hier: https://www.kugellager-shop.net/drf3041-2rs-2rsv-bb30-press-fit.html
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen MRF2841-LLB BO abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die MRF2841-LLB BO 28x41x7,6 mm (Kugellager mit Bund: 28x42x7,5 mm) folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 28*41/44*7,6 mm.
1. Kugellager Innendurchmesser 28 mm
2. Kugellager Außendurchmesser 41 mm (41 mm ohne Flansch / 42 mm mit Flansch)
3. Kugellager Breite 7.6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
