NAO25X40X17 (NAO 25x40x17)
Nadellager / Nadelhülse - 25x40x17 mm (bzw. 40x25x17 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: NAO25X40X17
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26151
19,50 €
16,39 €
| Menge | Preis je |
|---|---|
| 4 + | 16,58 € 13,93 € |
| 10 + | 14,63 € 12,29 € |
| Artikelnummer | 26151 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84824000 |
| Bauart | Nadellager / Nadelhülse |
| Besonderheit | Industrielager (100Cr6 Wälzlagerstahl) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 40 x 17 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 17 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,9842519685 |
| Außendurchmesser (Zoll) | 1,5748031496 |
| Breite (Zoll) | 0,6692913386 |
Datenblatt zur Type NAO25X40X17 (NAO 25x40x17) (Nadellager / Nadelhülse)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 40 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm. B = Breite: 17 mm (zur Breite = 17 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x40x17 mm / 25x40x17mm (Innen x Außen x Breite) bzw. 40x25x17 mm / 40x25x17mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 4 cm , Breite = 1.7 cm. |
Lagerluft und AxialspielDie Type NAO25X40X17 (NAO 25x40x17) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type NAO25X40X17 (NAO 25x40x17) entspricht nachfolgend der Nr. 3 Tragzahlen in der Ausführung: 1. NAO25X40X17 Automotive Qualität (Marken: SKF/FAG/NSK): 2. NAO25X40X17 EMQ (Elektromotoren Qualität): 3. NAO25X40X17 Industriequalität / Standard: 4. SS / S / W NAO25X40X17 Edelstahl rostfrei 5. KER / CE NAO25X40X17 Keramiklager Si3N4 / ZRO2* 6. FC NAO25X40X17 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC NAO25X40X17 * (Hinweis: Keramik Kugellager NAO25X40X17 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C NAO25X40X17 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager NAO25X40X17 haben die maximale Anzahl an Kugeln ( NAO25X40X17 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung NAO25X40X17VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRNAO25X40X17 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCNAO25X40X17 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type NAO25X40X17 (NAO 25x40x17) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

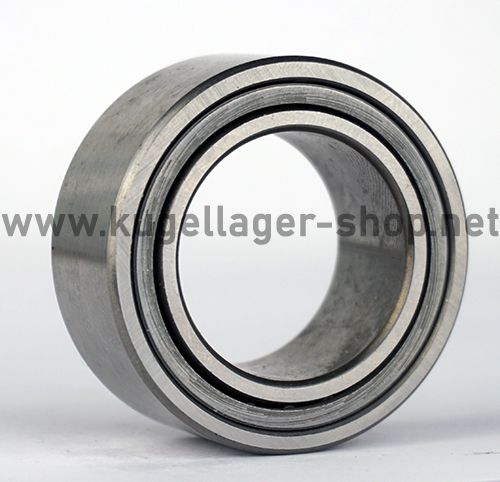

NAO25X40X17 Nadellager mit Innenring 25x40x17 mm - NAO 25X40X17 Nadelhülse
- Bauart: Wälzlager - Wälzlager - Radial-Rollenlager (Nadelrollenlager) - Nadellager - Nadelhülse mit Ringen - Einreihiges Nadellager mit Innenring ohne Borde
- Zolltarifnummer: 84824000
- Offenes Nadellager / Nadelhülse ohne Dichtringe.
- Nadellager ohne Borde
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 25x40x17 mm
- Abmessung Außen x Innen x Breite: 40x25x17 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Nadellager NAO 25X40X17 abweichen)
Messen Sie das Nadellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die NAO25X40X17 wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*40*17 mm.
Nadellager mit Innenring Innendurchmesser 25 mm
Nadellager mit Innenring Aussendurchmesser 40 mm
Nadellager mit Innenring Breite 17 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager NAO25X40X17 also 40*25*17 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
