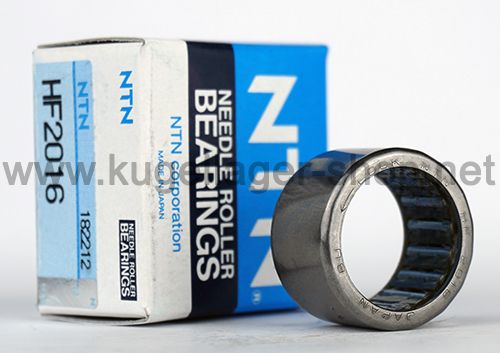

HF2016 NTN (Made in Japan) - Hülsenfreilauf mit Lagerung
Hülsenfreilauf (eine Drehrichtung) - 20x26x16 mm (bzw. 26x20x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: HFL
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
HF2016-NTN
6,40 €
5,38 €
| Menge | Preis je |
|---|---|
| 4 + | 6,00 € 5,04 € |
| 9 + | 5,75 € 4,83 € |
| 10 + | 5,50 € 4,62 € |
| Artikelnummer | HF2016-NTN |
|---|---|
| Hersteller | NTN |
| EAN | 4547359070026 |
| Zolltarifnummer | 84836080 |
| Bauart | Hülsenfreilauf (eine Drehrichtung) |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 26 x 16 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 26 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,787402 |
| Außendurchmesser (Zoll) | 1,02362 |
| Breite (Zoll) | 0,629921 |
Datenblatt zur Type HF2016 NTN (Made in Japan) - Hülsenfreilauf mit Lagerung (Hülsenfreilauf (eine Drehrichtung))
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.992 mm bis max. 20 mm. D = Außendurchmesser: 26 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.992 mm bis max. 26 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x26x16 mm / 20x26x16mm (Innen x Außen x Breite) bzw. 26x20x16 mm / 26x20x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 2.6 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type HF2016 NTN (Made in Japan) - Hülsenfreilauf mit Lagerung hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type HF2016 NTN (Made in Japan) - Hülsenfreilauf mit Lagerung entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. HFL Automotive Qualität (Marken: SKF/FAG/NSK): 2. HFL EMQ (Elektromotoren Qualität): 3. HFL Industriequalität / Standard: 4. SS / S / W HFL Edelstahl rostfrei 5. KER / CE HFL Keramiklager Si3N4 / ZRO2* 6. FC HFL MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC HFL * (Hinweis: Keramik Kugellager HFL in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C HFL Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager HFL haben die maximale Anzahl an Kugeln ( HFL MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung HFLVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRHFL 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCHFL 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type HF2016 NTN (Made in Japan) - Hülsenfreilauf mit Lagerung als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
HF2016 NTN Hülsenfreilauf 20x26x16 mm (26x20x16 mm) / Huelsenfreilauf mit Lagerung - Made in Japan
- Bauart: Wälzlager - Nadellager - Freilauf - Hülsenfreilauf
- Zolltarifnummer 84836080 / EAN: 4547359070026 / Marke: NTN (Made in Japan)
- Der Freilauf HF2016 hat nur eine Drehrichtung (Einwegkupplung = Lager das nur in eine Richtung dreht), die andere Seite sperrt (Lager mit Rücklaufsperre). Auf dem Lager ist die Drehrichtung mit einem Pfeil markiert. Bitte achten Sie beim Ausbau Ihres alten Freilaufs, wie dieser montiert war, wenn Sie die Drehrichtung nicht kennen.
- Das Bezeichnungsschema der Freilauflager HF2016 setzt sich aus dem Innendurchmesser und der Breite zusammen (wie bei Nadellagern): Innendurchmesser 20 mm / Breite 16 mm = HF 20 16
- Alternative Bezeichnungen sind u.a. HF 2016 Freilaufrad / HFL 2016 Freilauf / HFL 2016 Nadellager oder (Nadel-)Rollenlager bzw. Freilauflager
Abmessung
Hülsenfreilauf Innendurchmesser 20 mm
Hülsenfreilauf Außendurchmesser 26 mm
Hülsenfreilauf Breite 16 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
FAG / INA HF2016-L564 (L564 ist eine Angabe zum Fett)Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
