NUKR52H 3AS NTN Kurvenrolle Innensechskant (Alt. Stützrolle NUKR52 2HS)
Kurvenrolle - 20x52x66 mm (bzw. 52x20x66 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: NUKR52
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26815
48,00 €
40,34 €
| Menge | Preis je |
|---|---|
| 2 + | 45,60 € 38,32 € |
| 4 + | 44,64 € 37,51 € |
| 10 + | 42,24 € 35,50 € |
| Artikelnummer | 26815 |
|---|---|
| Hersteller | NTN |
| Zolltarifnummer | 84825000 |
| Bauart | Kurvenrolle |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 52 x 66 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Käfig aus Stahlblech (ST12); 150°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 66 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,7874015748 |
| Außendurchmesser (Zoll) | 2,0472440945 |
| Breite (Zoll) | 2,5984251969 |
Datenblatt zur Type NUKR52H 3AS NTN Kurvenrolle Innensechskant (Alt. Stützrolle NUKR52 2HS) (Kurvenrolle)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.992 mm bis max. 20 mm. D = Außendurchmesser: 52 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.989 mm bis max. 52 mm. B = Breite: 66 mm (zur Breite = 66 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x52x66 mm / 20x52x66mm (Innen x Außen x Breite) bzw. 52x20x66 mm / 52x20x66mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 5.2 cm , Breite = 6.6 cm. |
Lagerluft und AxialspielDie Type NUKR52H 3AS NTN Kurvenrolle Innensechskant (Alt. Stützrolle NUKR52 2HS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type NUKR52H 3AS NTN Kurvenrolle Innensechskant (Alt. Stützrolle NUKR52 2HS) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. NUKR52 Automotive Qualität (Marken: SKF/FAG/NSK): 2. NUKR52 EMQ (Elektromotoren Qualität): 3. NUKR52 Industriequalität / Standard: 4. SS / S / W NUKR52 Edelstahl rostfrei 5. KER / CE NUKR52 Keramiklager Si3N4 / ZRO2* 6. FC NUKR52 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC NUKR52 * (Hinweis: Keramik Kugellager NUKR52 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C NUKR52 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager NUKR52 haben die maximale Anzahl an Kugeln ( NUKR52 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung NUKR52VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRNUKR52 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCNUKR52 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type NUKR52H 3AS NTN Kurvenrolle Innensechskant (Alt. Stützrolle NUKR52 2HS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

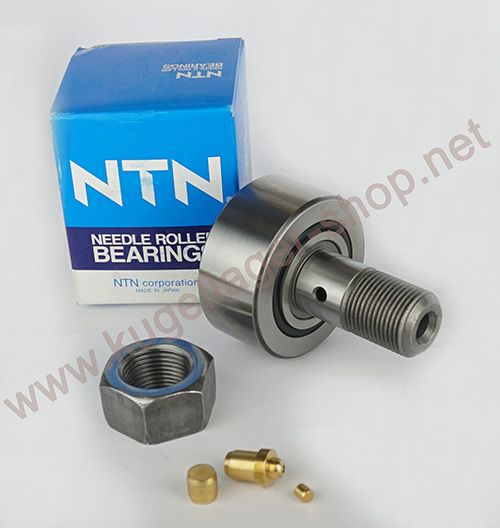

NUKR52H 3AS NTN Kurvenrolle (Made in Japan) - 20 x 52 x 66 mm - NUKR52 2HS Stützrolle mit Axialführung, vollrollig und gedichtet
- Bauart: Wälzlager - Wälzlager -Nockenstößellager (Nockenstößel – English: Cam Follower Bearing) - Kurvenrolle / Stützrolle mit Axialführung in vollrolliger Ausführung
- Zolltarifnummer: 84825000
- Kurvenrolle / Stützrolle von NTN – Made in Japan.
- Nachsetzzeichen 3AS steht für das Shell Alvania S3 Fett. Das Nachsetzzeichen H / 2HS steht für eine Kurvenrolle mit Innensechskant.
- Das Lager ist beidseitig stark gedichtet mit einer Labyrinthdichtung
- Drehmoment 98 Nm - Tragzahl statisch 57,5 kN – Tragzahl dynamisch 42,5 kN – Tragzahl Rollenzapfen 5,55 kN – Betriebstemperatur -40/+120°C
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 20x52x66 mm
- Abmessung Außen x Innen x Breite: 52x20x66 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kurvenrolle NUKR52 2HS abweichen)
Messen Sie die Stützrolle mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die NUKR52H 3AS NTN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*52*66 mm.
Kurvenrolle-Stützrolle Zapfendurchmesser 20 mm (Außendurchmesser des Zapfen / Bolzen)
Kurvenrolle-Stützrolle Aussendurchmesser 52 mm
Kurvenrolle-Stützrolle Breite 66 mm (Gesamtbreite inkl. Axialführung)
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager NUKR52H 3AS also 52*20*66 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
