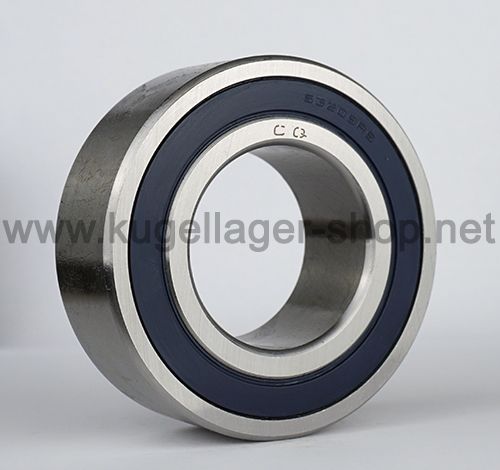

S3209 2RS TN / SS 3209 2RS TN (Alt. Bez. SS 5209 2RS TN)
Schrägkugellager - 45x85x30.2 mm (bzw. 85x45x30.2 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3209
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25463
50,57 €
42,50 €
| Menge | Preis je |
|---|---|
| 4 + | 45,51 € 38,24 € |
| 10 + | 42,98 € 36,12 € |
| 30 + | 40,46 € 34,00 € |
| 100 + | 37,93 € 31,87 € |
| Artikelnummer | 25463 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 45 x 85 x 30.2 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.023 mm |
| Innendurchmesser (mm) | 45 |
| Innendurchmesser Toleranz | +0 / -0.012 mm |
| Außendurchmesser (mm) | 85 |
| Außendurchmesser Toleranz | +0 / -0.015 mm |
| Breite (mm) | 30.2 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1,7716535433 |
| Außendurchmesser (Zoll) | 3,3464566929 |
| Breite (Zoll) | 1,188976378 |
Datenblatt zur Type S3209 2RS TN / SS 3209 2RS TN (Alt. Bez. SS 5209 2RS TN) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 45 mm ( +0 / -0.012 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 44.988 mm bis max. 45 mm. D = Außendurchmesser: 85 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 84.985 mm bis max. 85 mm. B = Breite: 30.2 mm (zur Breite = 30.2 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 45x85x30.2 mm / 45x85x30.2mm (Innen x Außen x Breite) bzw. 85x45x30.2 mm / 85x45x30.2mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 4.5 cm, Außendurchmesser = 8.5 cm , Breite = 3.02 cm. |
Lagerluft und AxialspielDie Type S3209 2RS TN / SS 3209 2RS TN (Alt. Bez. SS 5209 2RS TN) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.023 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S3209 2RS TN / SS 3209 2RS TN (Alt. Bez. SS 5209 2RS TN) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 3209 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3209 EMQ (Elektromotoren Qualität): 3. 3209 Industriequalität / Standard: 4. SS / S / W 3209 Edelstahl rostfrei 5. KER / CE 3209 Keramiklager Si3N4 / ZRO2* 6. FC 3209 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3209 * (Hinweis: Keramik Kugellager 3209 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3209 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3209 haben die maximale Anzahl an Kugeln ( 3209 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3209VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3209 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3209 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S3209 2RS TN / SS 3209 2RS TN (Alt. Bez. SS 5209 2RS TN) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S3209 2RS Schrägkugellager Edelstahl rostfrei 45x85x30.2 mm (ID x AD x B) - SS 3209 2RS TN Kugellager rostfrei / Nirolager (INOX)
- Bauart: Wälzlager - Kugellager - Radial-Rostfreies Edelstahl Schrägkugellager - Rostfreies Edelstahl Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Rostfreies Edelstahl Schrägkugellager)
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Druckwinkel 30°
- TN = Nylonkäfig
- Doppelreihiges Schrägkugellager nimmt axiale und radiale Belastungen in beide Richtungen auf – Das Lager hat keine Einbaurichtung.
- Standard Lagerluft Klasse C0
- Material: AISI420 Edelstahl rostfrei (Ringe, Kugeln und Käfig), Dichtung aus NBR (Farbe je nach Charge blau oder schwarz).
- Abmessung Innen x Außen x Breite: 45x85x30.2 mm - Häufig falsch abgemessen als 45x85x30 mm.
- Abmessung Außen x Innen x Breite: 85x45x30.2 mm - Häufig falsch abgemessen als 85x45x30 mm.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Edelstahl Wälzlager / rostfreies Schrägkugellager SS 3209 2RS TN abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die S3209 2RS TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 45*85*30.2 mm.
Rostfreies Edelstahl Schrägkugellager Innendurchmesser 45 mm
Rostfreies Edelstahl Schrägkugellager Aussendurchmesser 85 mm
Rostfreies Edelstahl Schrägkugellager Breite 30.2 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager S3209 2RS also 85*45*30.2 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
