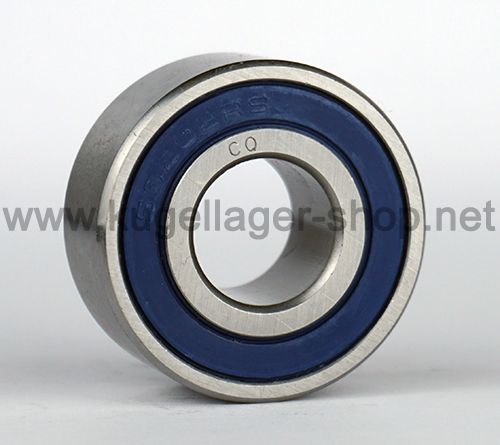

S3301 2RS TN / SS 3301 2RS TN (Alt. Bez. SS 5301 2RS TN)
Schrägkugellager - 12x37x19 mm (bzw. 37x12x19 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3301
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
S3301-2RS
29,65 €
24,92 €
| Menge | Preis je |
|---|---|
| 4 + | 26,69 € 22,43 € |
| 10 + | 25,20 € 21,18 € |
| 30 + | 23,72 € 19,93 € |
| 100 + | 22,24 € 18,69 € |
| Artikelnummer | S3301-2RS |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 37 x 19 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 19 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,4724409449 |
| Außendurchmesser (Zoll) | 1,4566929134 |
| Breite (Zoll) | 0,7480314961 |
Datenblatt zur Type S3301 2RS TN / SS 3301 2RS TN (Alt. Bez. SS 5301 2RS TN) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.992 mm bis max. 12 mm. D = Außendurchmesser: 37 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.989 mm bis max. 37 mm. B = Breite: 19 mm (zur Breite = 19 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x37x19 mm / 12x37x19mm (Innen x Außen x Breite) bzw. 37x12x19 mm / 37x12x19mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 3.7 cm , Breite = 1.9 cm. |
Lagerluft und AxialspielDie Type S3301 2RS TN / SS 3301 2RS TN (Alt. Bez. SS 5301 2RS TN) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S3301 2RS TN / SS 3301 2RS TN (Alt. Bez. SS 5301 2RS TN) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 3301 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3301 EMQ (Elektromotoren Qualität): 3. 3301 Industriequalität / Standard: 4. SS / S / W 3301 Edelstahl rostfrei 5. KER / CE 3301 Keramiklager Si3N4 / ZRO2* 6. FC 3301 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3301 * (Hinweis: Keramik Kugellager 3301 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3301 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3301 haben die maximale Anzahl an Kugeln ( 3301 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3301VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3301 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3301 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S3301 2RS TN / SS 3301 2RS TN (Alt. Bez. SS 5301 2RS TN) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S3301 2RS Schrägkugellager Edelstahl rostfrei 12x37x19 mm (ID x AD x B) - SS 3301 2RS TN Kugellager rostfrei / Nirolager (INOX)
- Bauart: Wälzlager - Kugellager - Radial-Rostfreies Edelstahl Schrägkugellager - Rostfreies Edelstahl Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Rostfreies Edelstahl Schrägkugellager)
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Druckwinkel 30°
- TN = Nylonkäfig
- Doppelreihiges Schrägkugellager nimmt axiale und radiale Belastungen in beide Richtungen auf – Das Lager hat keine Einbaurichtung.
- Standard Lagerluft Klasse C0
- Material: AISI420 Edelstahl rostfrei (Ringe, Kugeln und Käfig), Dichtung aus NBR (Farbe je nach Charge blau oder schwarz).
- Abmessung Innen x Außen x Breite: 12x37x19 mm
- Abmessung Außen x Innen x Breite: 37x12x19 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Edelstahl Wälzlager / rostfreies Schrägkugellager SS 3301 2RS TN abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die S3301 2RS TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*37*19 mm.
Rostfreies Edelstahl Schrägkugellager Innendurchmesser 12 mm
Rostfreies Edelstahl Schrägkugellager Aussendurchmesser 37 mm
Rostfreies Edelstahl Schrägkugellager Breite 19 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager S3301 2RS also 37*12*19 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
