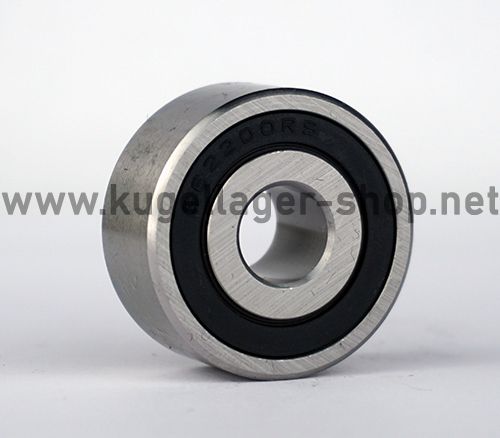

SS 62203 2RS / S62203RS (SS = Stainless Steel, Edelstahl rostfrei)
Rillenkugellager - 17x40x16 mm (bzw. 40x17x16 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 62203
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SS62203RS
9,50 €
7,98 €
| Menge | Preis je |
|---|---|
| 4 + | 9,00 € 7,56 € |
| 10 + | 8,50 € 7,14 € |
| 50 + | 7,50 € 6,30 € |
| Artikelnummer | SS62203RS |
|---|---|
| Hersteller | Neutral |
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 17 x 40 x 16 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 17 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 40 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 16 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,669291 |
| Außendurchmesser (Zoll) | 1,5748 |
| Breite (Zoll) | 0,629921 |
Datenblatt zur Type SS 62203 2RS / S62203RS (SS = Stainless Steel, Edelstahl rostfrei) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 40 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 39.989 mm bis max. 40 mm. B = Breite: 16 mm (zur Breite = 16 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x40x16 mm / 17x40x16mm (Innen x Außen x Breite) bzw. 40x17x16 mm / 40x17x16mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 4 cm , Breite = 1.6 cm. |
Lagerluft und AxialspielDie Type SS 62203 2RS / S62203RS (SS = Stainless Steel, Edelstahl rostfrei) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS 62203 2RS / S62203RS (SS = Stainless Steel, Edelstahl rostfrei) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 62203 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 62203 EMQ (Elektromotoren Qualität): 3. 62203 Industriequalität / Standard: 4. SS / S / W 62203 Edelstahl rostfrei 5. KER / CE 62203 Keramiklager Si3N4 / ZRO2* 6. FC 62203 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 62203 * (Hinweis: Keramik Kugellager 62203 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 62203 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 62203 haben die maximale Anzahl an Kugeln ( 62203 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 62203VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR62203 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC62203 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS 62203 2RS / S62203RS (SS = Stainless Steel, Edelstahl rostfrei) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS 62203-2RS / S62203RS Edelstahl Kugellager 17x40x16 mm (Rostfreies Rillenkugellager)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - NIRO-RILLENKUGELLAGER Type 62203
- Voll-Edelstahl-Lager: Ringe, Kugeln, Käfig und Dichtungsverstärkung aus AISI420 Edelstahl rostfrei.
- Beidseitig mit NBR Gummidichtungen (Die Dichtungen sind je nach Charge schwarz oder blau und entweder SS62203RS oder S62203RS gezeichnet).
- Wartungsfrei geschmiert (Fettschmierung)
- Fertigungstoleranzen PN (Normal = ABEC1 = ISO P0)
- C0 Lagerluft (= Normale Lagerluft)
- Temperaturbereich -20° / + 100°C
Abmessungen:
- Innen x Außen x Breite: 17x40x16 mm / 17*40*16 mm
- Außen x Innen x Breite: 40x17x16 mm / 40*17*16 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager S62203RS abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die SS 62203 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 17*40*16 mm.
Edelstahl Rillenkugellager Innendurchmesser 17 mm
Edelstahl Rillenkugellager Aussendurchmesser 40 mm
Edelstahl Rillenkugellager Breite 16 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager S62203 2RS also 40*17*16 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
