S63800 2RS / SS63800 RS
Rillenkugellager - 10x19x7 mm (bzw. 19x10x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 63800
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24776
2,80 €
2,35 €
| Menge | Preis je |
|---|---|
| 4 + | 2,50 € 2,10 € |
| 10 + | 2,40 € 2,02 € |
| 100 + | 2,30 € 1,93 € |
| Artikelnummer | 24776 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 19 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 19 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,74803 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type S63800 2RS / SS63800 RS (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 19 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.991 mm bis max. 19 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x19x7 mm / 10x19x7mm (Innen x Außen x Breite) bzw. 19x10x7 mm / 19x10x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.9 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type S63800 2RS / SS63800 RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S63800 2RS / SS63800 RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 63800 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 63800 EMQ (Elektromotoren Qualität): 3. 63800 Industriequalität / Standard: 4. SS / S / W 63800 Edelstahl rostfrei 5. KER / CE 63800 Keramiklager Si3N4 / ZRO2* 6. FC 63800 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 63800 * (Hinweis: Keramik Kugellager 63800 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 63800 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 63800 haben die maximale Anzahl an Kugeln ( 63800 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 63800VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR63800 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC63800 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S63800 2RS / SS63800 RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S 63800 2RS (S63800RS) / SS 63800 2RS (SS63800RS)
- Abmessung: 19x10x7 mm
- Innendurchmesser: 10 mm
- Außendurchmesser: 19mm
- Breite: 7 mm
- Ringe, Kugeln und Käfig aus AISI420 Edelstahl rostfrei
- Wartungsfrei gefettet
- Beidseitig mit Gummidichtungen
Hinweis: Wie bestimme ich die Maße?

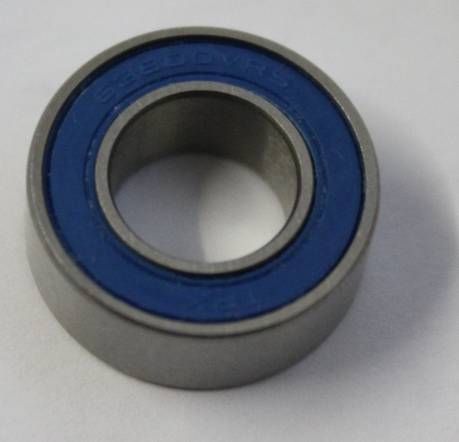

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen S63800 2RS / SS63800 VRS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS63800 2RS / S63800 2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*19*7 mm.
1. Kugellager Innendurchmesser 10 mm
2. Kugellager Außendurchmesser 19 mm
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
63800 2RSH / 63800RSH / 63800 2RS1 / 63800RS1Umschlüsselung FAG / INA:
63800 2HRS / 63800HRS / 63800 2RSR / 63800RSRUmschlüsselung NSK:
63800 DDU / 63800DUUmschlüsselung NTN:
63800 LLU / 63800LUUmschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
