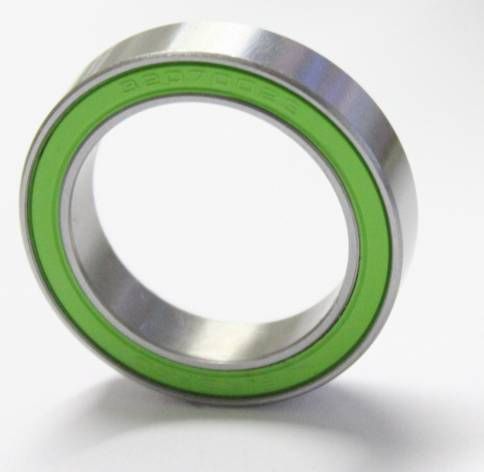

SS6806/29-LLB (S6806-29-2RS - Sonderlager 29 mm ID)

Rillenkugellager - 29x42x7 mm (bzw. 42x29x7 mm)

Materialbelastbarkeit: Für mittlere bis hohe Lasten
Korrosionsbeständigkeit: Gute Korrosionsbeständigkeit
Dichtigkeit: Gute Staubdichtigkeit
Drehzahlbereich: Für hohe Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6806-29


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
26407
12,00 € 10,08 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 11,50 € 9,66 €
8 + 11,00 € 9,24 €
10 + 10,00 € 8,40 €
Mehr Informationen
Artikelnummer 26407
Bauart Rillenkugellager
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 29 x 42 x 7 mm
Abdeckung V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Edelstahlkäfig - 230 ° C max.
Toleranzklasse ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 29
Innendurchmesser Toleranz +0 / -0.008 mm
Außendurchmesser (mm) 42
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 7
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 1,14173
Außendurchmesser (Zoll) 1,65354
Breite (Zoll) 0,27559

Datenblatt zur Type SS6806/29-LLB (S6806-29-2RS - Sonderlager 29 mm ID) (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 29 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 28.992 mm bis max. 29 mm.

D = Außendurchmesser: 42 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.991 mm bis max. 42 mm.

B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 29x42x7 mm / 29x42x7mm (Innen x Außen x Breite) bzw. 42x29x7 mm / 42x29x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.9 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel

Die Type SS6806/29-LLB (S6806-29-2RS - Sonderlager 29 mm ID) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type SS6806/29-LLB (S6806-29-2RS - Sonderlager 29 mm ID) entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. 6806-29 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 4450 N
Statische Tragzahl [radial]: 3440 N

2. 6806-29 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3782.5 N
Statische Tragzahl [radial]: 3199.2 N

3. 6806-29 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3560 N
Statische Tragzahl [radial]: 3096 N

4. SS / S / W 6806-29 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 3115 N
Statische Tragzahl [radial]: 2752 N

5. KER / CE 6806-29 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2536.5 N
Statische Tragzahl [radial]: 2098.4 N

6. FC 6806-29 MAX / VRS **
Dynamische Tragzahl [radial]: 5562.5 N
Statische Tragzahl [radial]: 6192 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6806-29
Dynamische Tragzahl [radial]: 2892.5 N
Statische Tragzahl [radial]: 2752 N

* (Hinweis: Keramik Kugellager 6806-29 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6806-29 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6806-29 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6806-29 2RS.

** (Hinweis: Vollkugellager 6806-29 haben die maximale Anzahl an Kugeln ( 6806-29 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6806-29VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6806-29 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6806-29 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type SS6806/29-LLB (S6806-29-2RS - Sonderlager 29 mm ID) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Kugellager S6806/29 LLB (2RS) - ABEC 3 - Edelstahl rostfrei (AISI440) - u.a. für PF30 Outboard 29mm Cranks (PF30-OUT-29MM) wie SRAM DUB Bottom Bracket (BB = Tretlager)

(Alternative Bezeichnungen = SS6806/29-2RSV / SS6806-29-2RS / SS6806-2RS/29 mm / EB6806/29SS / BB S6806/29 LLB)



Maße: 29x42x7 mm / 29*42*7 mm (d x D x B = Innen x Außen x Breite)



Sonderlager der Type 6806-2RS mit abgeändertem Kugellager Innendurchmesser = 29 mm (anstatt 30 mm beim Normlager 6806-2RS) u.a. für PF30 BB Cranks mit 29 mm Spindel. LLB Dichtungen sind besonders leichtläufige Dichtungen, diese laufen in einer seperaten Nut der Ringe und sind deshalb trotz Leichtläufigkeit gut gedichtet.



Sonderlager / Innenlager SS6806 mit 29 mm Innendurchmesser

Aus rostfreiem Edelstahl / NIRO / INOX AISI440 (=SUS440)

Mit Hochleistungsfett Multemp SRL von Kyodo Yushi

Präzisionslager ABEC3 mit G10 Präzisionskugeln.

LLB Dichtungen der Lager laufen in separaten V-Rillen (= SS6806/29-2RSV) und sind deshalb gleichzeitig leichtläufig und dicht.





Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des SS6806/29 2RS / 29427RS abweichen)

Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die 29427-2RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 29*42*7 mm.

1. Kugellager Innendurchmesser 29 mm

2. Kugellager Außendurchmesser 42 mm

3. Kugellager Breite 7 mm





Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:

-

Umschlüsselung NTN:

-

Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

29427rs / 29427 2RSR / 29427 RSR / 29427 LLU / S6806-2RS/29 / MR29427 2RS / 29427 2RS1 VRS / MR29427-RS / EB6806/29SS / BB S6806/29 LLB
-
