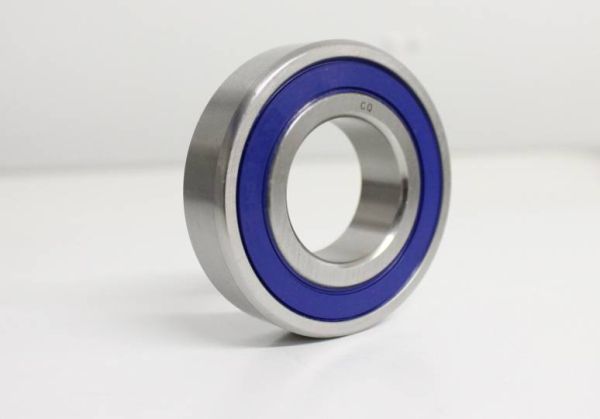

S698 2RS

Rillenkugellager - 8x19x6 mm (bzw. 19x8x6 mm)

Materialbelastbarkeit: Für mittlere bis hohe Lasten
Korrosionsbeständigkeit: Gute Korrosionsbeständigkeit
Dichtigkeit: Gute Staubdichtigkeit
Drehzahlbereich: Für mittlere Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 698


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
23989
2,60 € 2,18 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 2,38 € 2,00 €
10 + 2,25 € 1,89 €
50 + 2,10 € 1,76 €
200 + 1,97 € 1,66 €
999 + 1,80 € 1,51 €
Mehr Informationen
Artikelnummer 23989
Bauart Rillenkugellager
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 8 x 19 x 6 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Edelstahlkäfig - 230 ° C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.002 mm / max.: 0.013 mm
Innendurchmesser (mm) 8
Innendurchmesser Toleranz +0 / -0.008 mm
Außendurchmesser (mm) 19
Außendurchmesser Toleranz +0 / -0.009 mm
Breite (mm) 6
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 0,31496
Außendurchmesser (Zoll) 0,74803
Breite (Zoll) 0,23622

Datenblatt zur Type S698 2RS (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 8 mm ( +0 / -0.008 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.992 mm bis max. 8 mm.

D = Außendurchmesser: 19 mm ( +0 / -0.009 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 18.991 mm bis max. 19 mm.

B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x19x6 mm / 8x19x6mm (Innen x Außen x Breite) bzw. 19x8x6 mm / 19x8x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 1.9 cm , Breite = 0.6 cm.

Lagerluft und Axialspiel

Die Type S698 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type S698 2RS entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. 698 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 1460 N
Statische Tragzahl [radial]: 465 N

2. 698 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 1241 N
Statische Tragzahl [radial]: 432.45 N

3. 698 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 1168 N
Statische Tragzahl [radial]: 418.5 N

4. SS / S / W 698 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 1022 N
Statische Tragzahl [radial]: 372 N

5. KER / CE 698 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 832.2 N
Statische Tragzahl [radial]: 283.65 N

6. FC 698 MAX / VRS **
Dynamische Tragzahl [radial]: 1825 N
Statische Tragzahl [radial]: 837 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 698
Dynamische Tragzahl [radial]: 949 N
Statische Tragzahl [radial]: 372 N

* (Hinweis: Keramik Kugellager 698 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 698 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 698 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY698 2RS.

** (Hinweis: Vollkugellager 698 haben die maximale Anzahl an Kugeln ( 698 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 698VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR698 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC698 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S698 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

S698 2RS / SS698 2RS Kugellager Edelstahl rostfrei (NIRO / INOX)

Typ: Einreihiges Radial-Rillenkugellager aus Edelstahl (S / SS = Stainless Steel)

Tragzahlen: Dynamisch (radial): 1,33 kN / Statisch (radial): 0,511 kN / Gewicht ca. 0,0071 kg

Hochwertige Industriequalität: Mit G10-Präzisionskugeln (Sonderqualität***), Lage-, Form- und Maß-Toleranzen entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. *** Kugeln der Qualitätsklasse G10 haben eine Maß- und Formtoleranz von max. 0,25 µm (VDWS/tDWS) und eine Rauheit (Ra) von max. 0,02 µm.


Abmessungen Lager SS698 2RS: 8x19x6 mm

S698 2RS Zeichnung

Die Hauptabmessungen lauten 8x19x6 mm und sind wie folgt angegeben: Innen "d" x Außen "D" x Breite "B" und entsprechen den Vorgaben nach DIN625-1.

Welle bzw. Innenring Toleranz: +0.000 mm / -0.008 mm ( +0.0000 inch / -0.0003 inch)

Außenring Toleranz: +0.000 mm / -0.009 mm ( +0.0000 inch / -0.000354 inch)

Die Kantenabmessung r(min) beträgt: 0,3 mm:

S698 2RS r(min)



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der LR207 2RSR abweichen)

Messen Sie das Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für das Lager 698SS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*19*6 mm.

S698 2RS Innendurchmesser 8 mm

1. Kugellager Innendurchmesser 8 mm

SS698 2RS Außendurchmesser 19 mm

2. Kugellager Außendurchmesser 19 mm

698SS 2RS Breite 6mm

3. Kugellager Breite 6 mm


Weitere Hinweise zum Kugellager S698 2RS:

Da das Lager 698SS sehr klein ist, wird es auch als "Miniatur-Kugellager" bzw. Miniaturlager oder auch Minilager bezeichnet. Es handelt sich jedoch um ein voll funktionsfähiges Kugellager, kein "Spielzeug". Der Aufbau und Material entspricht dem von großen Lagern.



Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

SS698 2RS1 / S698 2RS1 / S698RS1 / SS698RS1

Umschlüsselung FAG / INA:

SS698 2RSR / S698 2RSR / S698RSR / SS698RSR (W698 2RSR / W698RSR)

Umschlüsselung NSK:

S698 DDU / SS698 DDU / S698DU / SS698DU

Umschlüsselung NTN:

S698 LLU / SS698 LLU / S698LU / SS698LU

Umschlüsselung SNR / EZO / NKE:

S698 EE / SS698 EE / S698E / SS698E

Sonstige alternative Bezeichnungen:

Auch bezeichnet als: 698SS 2RS - 698 SS RS - 698RS SS - 698S
S698RS / SS698RS / S-698 RS / SS-698 RS
