S699 2RS
Rillenkugellager - 9x20x6 mm (bzw. 20x9x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 699
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
24250
1,90 €
1,60 €
| Menge | Preis je |
|---|---|
| 4 + | 1,70 € 1,43 € |
| 10 + | 1,65 € 1,39 € |
| 50 + | 1,55 € 1,30 € |
| 200 + | 1,43 € 1,20 € |
| 999 + | 1,35 € 1,13 € |
| Artikelnummer | 24250 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 9 x 20 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 9 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 20 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,35433 |
| Außendurchmesser (Zoll) | 0,7874 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type S699 2RS (Rillenkugellager)

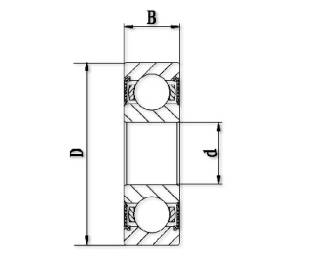

Abmessungen und Toleranzend = Innendurchmesser: 9 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 8.992 mm bis max. 9 mm. D = Außendurchmesser: 20 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 19.991 mm bis max. 20 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 9x20x6 mm / 9x20x6mm (Innen x Außen x Breite) bzw. 20x9x6 mm / 20x9x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.9 cm, Außendurchmesser = 2 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type S699 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S699 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 699 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 699 EMQ (Elektromotoren Qualität): 3. 699 Industriequalität / Standard: 4. SS / S / W 699 Edelstahl rostfrei 5. KER / CE 699 Keramiklager Si3N4 / ZRO2* 6. FC 699 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 699 * (Hinweis: Keramik Kugellager 699 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 699 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 699 haben die maximale Anzahl an Kugeln ( 699 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 699VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR699 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC699 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S699 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S699 2RS / SS699 2RS Kugellager Edelstahl rostfrei (NIRO / INOX)
Typ: Einreihiges Radial-Rillenkugellager aus Edelstahl (S / SS = Stainless Steel)
Tragzahlen: Dynamisch (radial): 1,47 kN / Statisch (radial): 0,602 kN / Gewicht ca. 0,0084 kg
Hochwertige Industriequalität: Mit G10-Präzisionskugeln (Sonderqualität***), Lage-, Form- und Maß-Toleranzen entsprechen DIN 620-P0 / ISO 492-6X / JIS B 1514-6X. *** Kugeln der Qualitätsklasse G10 haben eine Maß- und Formtoleranz von max. 0,25 µm (VDWS/tDWS) und eine Rauheit (Ra) von max. 0,02 µm.
Abmessungen Lager SS699 2RS: 9x20x6 mm
Die Hauptabmessungen lauten 9x20x6 mm und sind wie folgt angegeben: Innen "d" x Außen "D" x Breite "B" und entsprechen den Vorgaben nach DIN625-1.
Welle bzw. Innenring Toleranz: +0.000 mm / -0.008 mm ( +0.0000 inch / -0.0003 inch)
Außenring Toleranz: +0.000 mm / -0.009 mm ( +0.0000 inch / -0.000354 inch)
Die Kantenabmessung r(min) beträgt: 0,3 mm:
Hinweis: Wie bestimme ich die Maße?

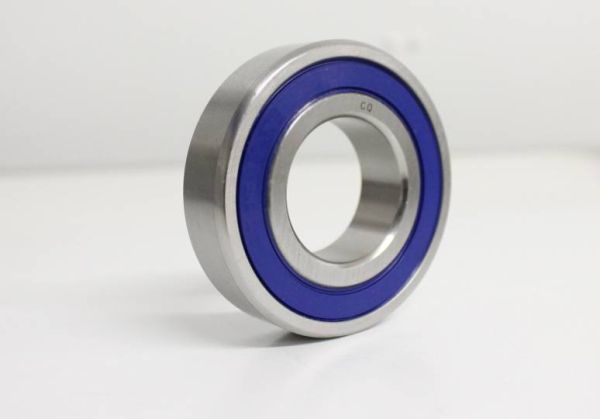

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des Kugellagers SS 699 2RS abweichen)
Messen Sie das Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für das Lager 699SS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 9*20*6 mm.
1. Kugellager Innendurchmesser 9 mm
2. Kugellager Außendurchmesser 20 mm
3. Kugellager Breite 6 mm
Weitere Hinweise zum Kugellager S699 2RS:
Da das Lager 699SS sehr klein ist, wird es auch als "Miniatur-Kugellager" bzw. Miniaturlager oder auch Minilager bezeichnet. Es handelt sich jedoch um ein voll funktionsfähiges Kugellager, kein "Spielzeug". Der Aufbau und Material entspricht dem von großen Lagern.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
SS699 2RS1 / S699 2RS1 / S699RS1 / SS699RS1Umschlüsselung FAG / INA:
SS699 2RSR / S699 2RSR / S699RSR / SS699RSR (W699 2RSR / W699RSR)Umschlüsselung NSK:
S699 DDU / SS699 DDU / S699DU / SS699DUUmschlüsselung NTN:
S699 LLU / SS699 LLU / S699LU / SS699LUUmschlüsselung SNR / EZO / NKE:
S699 EE / SS699 EE / S699E / SS699ESonstige alternative Bezeichnungen:
Auch bezeichnet als: 699SS 2RS - 699 SS RS - 699RS SS - 699SS699RS / SS699RS / S-699 RS / SS-699 RS
