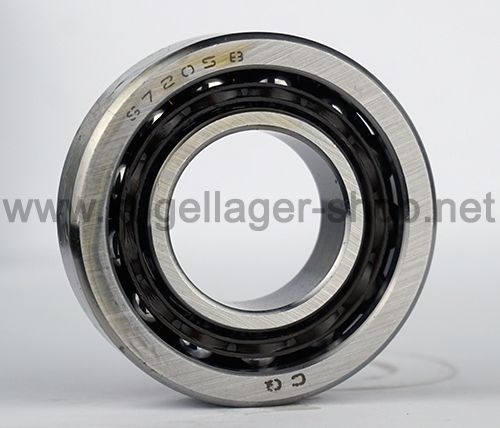

S7205 B TN / SS 7205 B TN (SS = Edelstahl rostfrei)
Schrägkugellager - 25x52x15 mm (bzw. 52x25x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 7205
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
S7205B
19,70 €
16,55 €
| Menge | Preis je |
|---|---|
| 4 + | 17,73 € 14,90 € |
| 10 + | 16,75 € 14,08 € |
| 30 + | 15,76 € 13,24 € |
| 100 + | 14,78 € 12,42 € |
| Artikelnummer | S7205B |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schrägkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 52 x 15 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0 / -0.013 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,9842519685 |
| Außendurchmesser (Zoll) | 2,0472440945 |
| Breite (Zoll) | 0,5905511811 |
Datenblatt zur Type S7205 B TN / SS 7205 B TN (SS = Edelstahl rostfrei) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.99 mm bis max. 25 mm. D = Außendurchmesser: 52 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 51.987 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x52x15 mm / 25x52x15mm (Innen x Außen x Breite) bzw. 52x25x15 mm / 52x25x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type S7205 B TN / SS 7205 B TN (SS = Edelstahl rostfrei) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S7205 B TN / SS 7205 B TN (SS = Edelstahl rostfrei) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 7205 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 7205 EMQ (Elektromotoren Qualität): 3. 7205 Industriequalität / Standard: 4. SS / S / W 7205 Edelstahl rostfrei 5. KER / CE 7205 Keramiklager Si3N4 / ZRO2* 6. FC 7205 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 7205 * (Hinweis: Keramik Kugellager 7205 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 7205 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 7205 haben die maximale Anzahl an Kugeln ( 7205 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 7205VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR7205 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC7205 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S7205 B TN / SS 7205 B TN (SS = Edelstahl rostfrei) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S7205-B Schrägkugellager Edelstahl rostfrei 25x52x15 mm (ID x AD x B) - SS 7205 B TN Kugellager rostfrei / Nirolager (INOX)
- Bauart: Wälzlager - Kugellager - Radial-Rostfreies Edelstahl Schrägkugellager - Rostfreies Edelstahl Schrägkugellager einreihig nach DIN 628
- Zolltarifnummer: 84821090
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Druckwinkel 40° - TN = Nylonkäfig – Einreihiges Schrägkugellager nimmt axiale und radiale Belastungen in eine Richtung auf und hat eine Einbaurichtung. Normalerweise wird die Seite mit dem dickeren Innenring in Richtung der Lastwirkung verbaut.
- Standard Lagerluft Klasse C0
- Material: AISI420 Edelstahl rostfrei (Ringe, Kugeln und Käfig), Dichtung aus NBR (Farbe je nach Charge blau oder schwarz).
- Abmessung Innen x Außen x Breite: 25x52x15 mm
- Abmessung Außen x Innen x Breite: 52x25x15 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Edelstahl Wälzlager / rostfreies Schrägkugellager SS 7205 B TN abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die S7205 B TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*52*15 mm.
Rostfreies Edelstahl Schrägkugellager Innendurchmesser 25 mm
Rostfreies Edelstahl Schrägkugellager Aussendurchmesser 52 mm
Rostfreies Edelstahl Schrägkugellager Breite 15 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager S7205-B also 52*25*15 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
