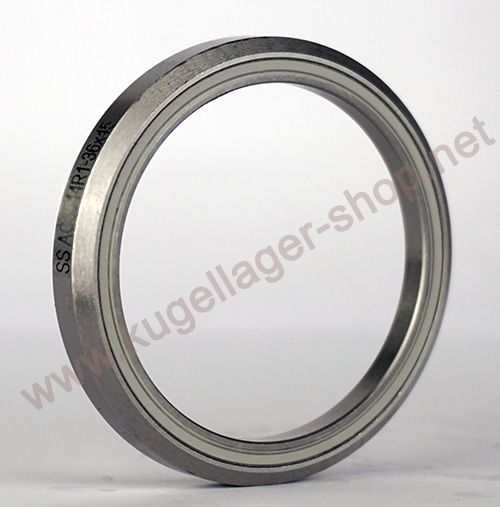

SAC3344R1 36/45 Edelstahl rosfrei (für IS44/IS44 Acros Steuersatz)
Kugellager für Steuersatz / Lenkkopflager - 33x44x6 mm (bzw. 44x33x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: ACB3344H6
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28341
22,99 €
19,32 €
| Menge | Preis je |
|---|---|
| 10 + | 20,90 € 17,56 € |
| Artikelnummer | 28341 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 33 x 44 x 6 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 33 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 44 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,73228 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type SAC3344R1 36/45 Edelstahl rosfrei (für IS44/IS44 Acros Steuersatz) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 33 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 32.99 mm bis max. 33 mm. D = Außendurchmesser: 44 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 43.991 mm bis max. 44 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 33x44x6 mm / 33x44x6mm (Innen x Außen x Breite) bzw. 44x33x6 mm / 44x33x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.3 cm, Außendurchmesser = 4.4 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type SAC3344R1 36/45 Edelstahl rosfrei (für IS44/IS44 Acros Steuersatz) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SAC3344R1 36/45 Edelstahl rosfrei (für IS44/IS44 Acros Steuersatz) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. ACB3344H6 Automotive Qualität (Marken: SKF/FAG/NSK): 2. ACB3344H6 EMQ (Elektromotoren Qualität): 3. ACB3344H6 Industriequalität / Standard: 4. SS / S / W ACB3344H6 Edelstahl rostfrei 5. KER / CE ACB3344H6 Keramiklager Si3N4 / ZRO2* 6. FC ACB3344H6 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC ACB3344H6 * (Hinweis: Keramik Kugellager ACB3344H6 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C ACB3344H6 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager ACB3344H6 haben die maximale Anzahl an Kugeln ( ACB3344H6 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung ACB3344H6VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRACB3344H6 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCACB3344H6 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SAC3344R1 36/45 Edelstahl rosfrei (für IS44/IS44 Acros Steuersatz) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SAC3344 R1 36/45° Double Lip System - Edelstahl rostfrei Steuersatz Kugellager, alternativ zu AC3344 und ACB3344H6
- ACB = Schrägkugellager
- Abmessung 44x33x6 mm (Außen x Innen x Breite) bzw. 33x44x6 mm
- Voll-Edelstahl Schrägkugellager: Ringe, Kugeln und Dichtungsverstärkung aus AISI440C Edelstahl
- Beidseitig stark gedichtet mit Doppellippendichtung in eingefräster V-Nut - Dichtungsfarbe: orange/rot
- Wartungsfrei stark gefettet
U.a. für Canyon Räder mit is44/is44 ACROS Steuersatz AC3344-36/45-RS HWG wie Endurance CF SLX, CF SL, CF, Grail, Inflite CF SLX und Ultimate CF EVO, SLX, SL. unteres Steuersatz Kugellager ("Lower Headset Bearing") u.a. für ACROS/Canyon CF SLX und AI-70 Canyon Steuersatz Kugellager nach Baujahr 2016: R39 Ultimate CF SLX / R36 Endurace CF SLX / R28 Aeroad CF SLX. Da dies je nach Baujahr varriert, messen Sie Ihr altes Lager bitte vor der Bestellung unbedingt.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen ACB3344H6 2RS / ACB3344H6RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die ACB3344H6 2RS / ACB3344H6RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 33*44*6 mm.
1. Kugellager Innendurchmesser 33 mm (Winkel 36°)
2. Kugellager Außendurchmesser 44 mm (Winkel 45°)
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
