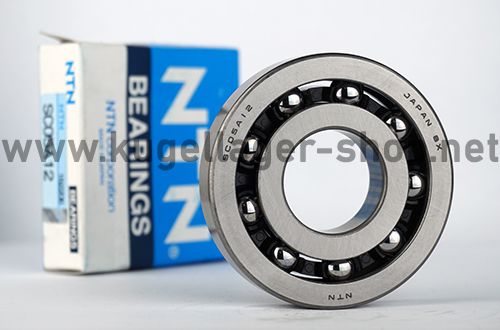

SC05A12 NTN (Made in Japan)
Rillenkugellager - 25x62x12 mm (bzw. 62x25x12 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: SC05A12
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
27151
21,00 €
17,65 €
| Menge | Preis je |
|---|---|
| 4 + | 19,53 € 16,41 € |
| 10 + | 18,48 € 15,53 € |
| Artikelnummer | 27151 |
|---|---|
| Hersteller | NTN |
| Zolltarifnummer | 84821090 |
| Bauart | Rillenkugellager |
| Besonderheit | Kugellager mit Sondermaß |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 62 x 12 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~64 HRC; 150°C max., Hohe Reinheit und extra gehärtet |
| Kugeln | Chromlegierter Wälzlagerstahl (100Cr6 / SAE 52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~64 HRC, Hohe Reinheit und extra gehärtet |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 62 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 12 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,9842519685 |
| Außendurchmesser (Zoll) | 2,4409448819 |
| Breite (Zoll) | 0,4724409449 |
Datenblatt zur Type SC05A12 NTN (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 62 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 61.989 mm bis max. 62 mm. B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x62x12 mm / 25x62x12mm (Innen x Außen x Breite) bzw. 62x25x12 mm / 62x25x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 6.2 cm , Breite = 1.2 cm. |
Lagerluft und AxialspielDie Type SC05A12 NTN (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SC05A12 NTN (Made in Japan) entspricht nachfolgend der Nr. 1 Tragzahlen in der Ausführung: 1. SC05A12 Automotive Qualität (Marken: SKF/FAG/NSK): 2. SC05A12 EMQ (Elektromotoren Qualität): 3. SC05A12 Industriequalität / Standard: 4. SS / S / W SC05A12 Edelstahl rostfrei 5. KER / CE SC05A12 Keramiklager Si3N4 / ZRO2* 6. FC SC05A12 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC SC05A12 * (Hinweis: Keramik Kugellager SC05A12 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C SC05A12 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager SC05A12 haben die maximale Anzahl an Kugeln ( SC05A12 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung SC05A12VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSC05A12 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSC05A12 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SC05A12 NTN (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SC05A12 Kugellager - 25 x 62 x 12 mm (ID x AD x B) - Alt. SCO5A12 Rillenkugellager Sonderlager
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Einreihiges Rillenkugellager - Nicht-genormtes Sonderlager
- Zolltarifnummer: 84821090
- Offen und ungeschmiert (Lager ohne Fett). Beidseitig ohne Abdeckung oder Dichtung. Grenzdrehzahl gilt für Fettschmierung (Ölschmierung höher).
- Anwendung u.a. Vespa (Piaggio) PX 125 E und PX85.
Alternative Bezeichnungen u.a. 613912-NTN SCO563 SCO 5A12 - 25BCS06S586 NACHI - 98305 FBJ - 68305 FLT - 98305 RIV.
- Standard Lagerluft Klasse C0
- Abmessung Innen x Außen x Breite: 25x62x12 mm
- Abmessung Außen x Innen x Breite: 62x25x12 mm
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Wälzlager / Kugellager SCO5A12 abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die SC05A12 NTN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*62*12 mm.
Rillenkugellager Innendurchmesser 25 mm
Rillenkugellager Aussendurchmesser 62 mm
Rillenkugellager Breite 12 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager SC05A12 also 62*25*12 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
Hersteller / EU Verantwortliche Person
Unternehmensname: NTN EuropeAdresse: 1 rue des Usines, ANNECY, 74010, FR
E-Mail: contact@ntn-snr.com
Tel.: +33 (0)4 50 65 30 00
Sicherheitshinweise
- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.
- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.
- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.
- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.
- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
