M20 (Schulterkugellager 10 Kugeln mit Messingkäfig)

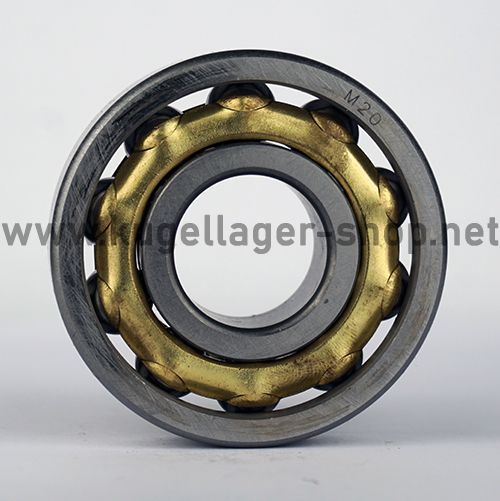

Schulterkugellager - 20x52x15 mm (bzw. 52x20x15 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: Schulterlager-L
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
M20
16,50 €
13,87 €
| Menge | Preis je |
|---|---|
| 10 + | 14,85 € 12,48 € |
| Artikelnummer | M20 |
|---|---|
| Hersteller | Neutral |
| Zolltarifnummer | 84821090 |
| Bauart | Schulterkugellager |
| Besonderheit | Automotive Qualität (Extra gehärtet) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 52 x 15 mm |
| Abdeckung | Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar. |
| Ringe Material | Wälzlagerstahl (100Cr6 / SAE 52100 / 1.3505); Gehärtet; Legiert mit Chrom; Härte: ~60 HRC; 150°C max. |
| Kugeln | Wälzlagerstahl (100Cr6 / SAE52100) - Güteklasse: G10 (Präzisionskugeln) - Härte: ~60 HRC |
| Käfigmaterial | Messing Käfig |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 52 |
| Außendurchmesser Toleranz | +0.011 / -0 mm |
| Breite (mm) | 15 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,787402 |
| Außendurchmesser (Zoll) | 2,04724 |
| Breite (Zoll) | 0,590551 |
Datenblatt zur Type M20 (Schulterkugellager 10 Kugeln mit Messingkäfig) (Schulterkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 52 mm ( +0.011 / -0 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 52.011 mm bis max. 52 mm. B = Breite: 15 mm (zur Breite = 15 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x52x15 mm / 20x52x15mm (Innen x Außen x Breite) bzw. 52x20x15 mm / 52x20x15mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 5.2 cm , Breite = 1.5 cm. |
Lagerluft und AxialspielDie Type M20 (Schulterkugellager 10 Kugeln mit Messingkäfig) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type M20 (Schulterkugellager 10 Kugeln mit Messingkäfig) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. Schulterlager-L Automotive Qualität (Marken: SKF/FAG/NSK): 2. Schulterlager-L EMQ (Elektromotoren Qualität): 3. Schulterlager-L Industriequalität / Standard: 4. SS / S / W Schulterlager-L Edelstahl rostfrei 5. KER / CE Schulterlager-L Keramiklager Si3N4 / ZRO2* 6. FC Schulterlager-L MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC Schulterlager-L * (Hinweis: Keramik Kugellager Schulterlager-L in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C Schulterlager-L Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager Schulterlager-L haben die maximale Anzahl an Kugeln ( Schulterlager-L MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung Schulterlager-LVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRSchulterlager-L 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCSchulterlager-L 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
