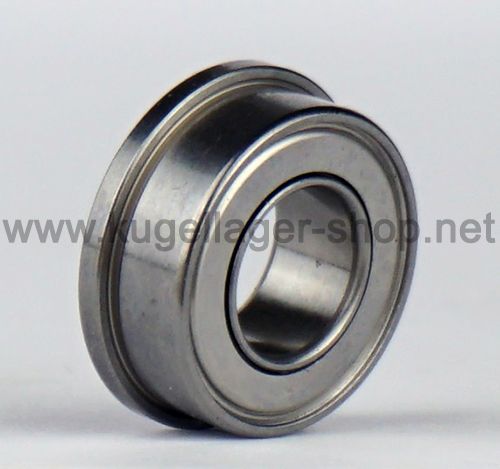

SS FR188 ZZ EZO (= SFR188 ZZ) - Zölliges Lager m. Flansch (Made in Japan)
Rillenkugellager - 6.35x12.7x4.763 mm (bzw. 12.7x6.35x4.763 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: R188
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SFR188-2Z
4,50 €
3,78 €
| Menge | Preis je |
|---|---|
| 10 + | 3,90 € 3,28 € |
| Artikelnummer | SFR188-2Z |
|---|---|
| Hersteller | EZO / Seiko |
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 6.35 x 12.7 (13.89) x 4.7624 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Kugeln | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.003 mm / max.: 0.018 mm |
| Innendurchmesser (mm) | 6.35 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 12.7 |
| Außendurchmesser Toleranz | +0 / -0.007 mm |
| Breite (mm) | 4.763 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 1/4“ |
| Außendurchmesser (Zoll) | 1/2" |
| Breite (Zoll) | 3/16“ |
Datenblatt zur Type SS FR188 ZZ EZO (= SFR188 ZZ) - Zölliges Lager m. Flansch (Made in Japan) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 6.35 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 6.343 mm bis max. 6.35 mm. D = Außendurchmesser: 12.7 mm ( +0 / -0.007 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 12.693 mm bis max. 12.7 mm. B = Breite: 4.763 mm (zur Breite = 4.763 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 6.35x12.7x4.763 mm / 6.35x12.7x4.763mm (Innen x Außen x Breite) bzw. 12.7x6.35x4.763 mm / 12.7x6.35x4.763mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.635 cm, Außendurchmesser = 1.27 cm , Breite = 0.4763 cm. |
Lagerluft und AxialspielDie Type SS FR188 ZZ EZO (= SFR188 ZZ) - Zölliges Lager m. Flansch (Made in Japan) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS FR188 ZZ EZO (= SFR188 ZZ) - Zölliges Lager m. Flansch (Made in Japan) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. R188 Automotive Qualität (Marken: SKF/FAG/NSK): 2. R188 EMQ (Elektromotoren Qualität): 3. R188 Industriequalität / Standard: 4. SS / S / W R188 Edelstahl rostfrei 5. KER / CE R188 Keramiklager Si3N4 / ZRO2* 6. FC R188 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC R188 * (Hinweis: Keramik Kugellager R188 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C R188 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager R188 haben die maximale Anzahl an Kugeln ( R188 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung R188VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRR188 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCR188 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS FR188 ZZ EZO (= SFR188 ZZ) - Zölliges Lager m. Flansch (Made in Japan) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS FR188 ZZ / SFR188 ZZ EZO (Made in Japan) - Zölliges Edelstahl Kugellager mit Flansch
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Miniatur Rillenkugellager aus Edelstahl rostfrei - Zölliges Lager (Inch Size Miniatur Kugellager)
- Marke: EZO (Made in Japan) - HINWEIS: Die EZO Miniaturlager sind nicht "EZO" gezeichnet, sondern neutral
- Der Außendurchmesser ohne Flansch beträgt 1/2" = 12,7 mm, der Außendurchmesser inkl. Flansch beträgt 13.894 mm. Der Flansch ist 1.143 mm breit.
Zoll Maß / Inch Size Kugellager (Innen x Außen x Breite):
Zoll Abmessung: 1/4" x 1/2" (ohne Flansch) x 3/16"
entsprechend metrisch: 6,35 x 12,7 (ohne Flansch) bzw. 13.894 (inkl. Flansch) x 4,763 mm
- Beidseitig mit Metallabdeckungen, wartungsfrei gefettet
- Besonderheit: Kugellager Zoll Abmessung (Commercial Inch Size Kugellager)
- AISI440 Edelstahl rostfrei
- Tragzahl dyn. 920 N / Tragzahl stat. 350 N
- Grenzdrehzahl bei Fettschmierung 48.000 u/min (Bei Ölschmierung 56.000 u/min)
- 8 x 2.00 mm Kugeln
- Gewicht ca. 2.21g
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
