SS 628 2RS ( S628 RS)
Rillenkugellager - 8x24x8 mm (bzw. 24x8x8 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 628
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26529
1,95 €
1,64 €
| Menge | Preis je |
|---|---|
| 2 + | 1,88 € 1,58 € |
| 4 + | 1,60 € 1,34 € |
| 10 + | 1,55 € 1,30 € |
| Artikelnummer | 26529 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 8 x 24 x 8 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 8 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 8 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,31496 |
| Außendurchmesser (Zoll) | 0,94488 |
| Breite (Zoll) | 0,31496 |
Datenblatt zur Type SS 628 2RS ( S628 RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 8 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 7.992 mm bis max. 8 mm. D = Außendurchmesser: 24 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.991 mm bis max. 24 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 8x24x8 mm / 8x24x8mm (Innen x Außen x Breite) bzw. 24x8x8 mm / 24x8x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 0.8 cm, Außendurchmesser = 2.4 cm , Breite = 0.8 cm. |
Lagerluft und AxialspielDie Type SS 628 2RS ( S628 RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS 628 2RS ( S628 RS) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 628 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 628 EMQ (Elektromotoren Qualität): 3. 628 Industriequalität / Standard: 4. SS / S / W 628 Edelstahl rostfrei 5. KER / CE 628 Keramiklager Si3N4 / ZRO2* 6. FC 628 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 628 * (Hinweis: Keramik Kugellager 628 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 628 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 628 haben die maximale Anzahl an Kugeln ( 628 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 628VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR628 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC628 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS 628 2RS ( S628 RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS 628-2RS / S628RS NIRO Edelstahl rostfrei Kugellager - Beidseitig abgedichetet (Gummi-Dichtung).
Abmessungen: 24x8x8 mm (AD x ID x B) bzw. 8x24x8 mm (ID x AD x B): Innen: 8 mm / Durchmesser 24mm / 8 mm Tief).
Hinweis: Wie bestimme ich die Maße?

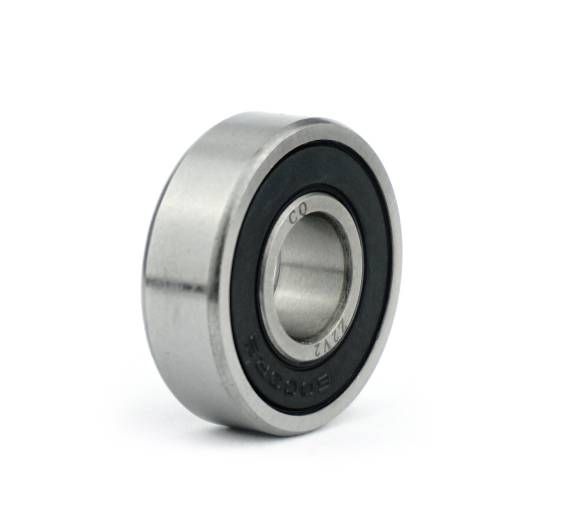

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen S628 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die S628RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 8*24*8 mm.
1. Kugellager Innendurchmesser 8 mm
2. Kugellager Außendurchmesser 24 mm
3. Kugellager Breite 8 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
628 2RS1 / 628RS1 / 628 2RSH / 628RSHUmschlüsselung FAG / INA:
628 2RSR / 628RSRUmschlüsselung NSK:
628 DDU / 628DUUmschlüsselung NTN:
628 2NSF / 628NSFUmschlüsselung SNR / EZO / NKE:
628EE / 628ESonstige alternative Bezeichnungen:
-
