SS 6700 2RS / S6700RS (AISI440 Edelstahl)
Rillenkugellager - 10x15x4 mm (bzw. 15x10x4 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6700
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
SS6700
4,95 €
4,16 €
| Menge | Preis je |
|---|---|
| 4 + | 4,50 € 3,78 € |
| 10 + | 4,20 € 3,53 € |
| 50 + | 3,95 € 3,32 € |
| Artikelnummer | SS6700 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 10 x 15 x 4 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Kugeln | Edelstahl rostfrei (AISI440 / 1.4125 / X10CrMo17); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥58HRC; 230° C max., Salzwasserbeständiger als AISI420 |
| Käfigmaterial | Edelstahlkäfig - 230 ° C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 10 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 15 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 4 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja |
| Innendurchmesser (Zoll) | 0,3937 |
| Außendurchmesser (Zoll) | 0,59055 |
| Breite (Zoll) | 0,15748 |
Datenblatt zur Type SS 6700 2RS / S6700RS (AISI440 Edelstahl) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 15 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 14.992 mm bis max. 15 mm. B = Breite: 4 mm (zur Breite = 4 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x15x4 mm / 10x15x4mm (Innen x Außen x Breite) bzw. 15x10x4 mm / 15x10x4mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 1.5 cm , Breite = 0.4 cm. |
Lagerluft und AxialspielDie Type SS 6700 2RS / S6700RS (AISI440 Edelstahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS 6700 2RS / S6700RS (AISI440 Edelstahl) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6700 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6700 EMQ (Elektromotoren Qualität): 3. 6700 Industriequalität / Standard: 4. SS / S / W 6700 Edelstahl rostfrei 5. KER / CE 6700 Keramiklager Si3N4 / ZRO2* 6. FC 6700 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6700 * (Hinweis: Keramik Kugellager 6700 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6700 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6700 haben die maximale Anzahl an Kugeln ( 6700 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6700VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6700 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6700 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS 6700 2RS / S6700RS (AISI440 Edelstahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

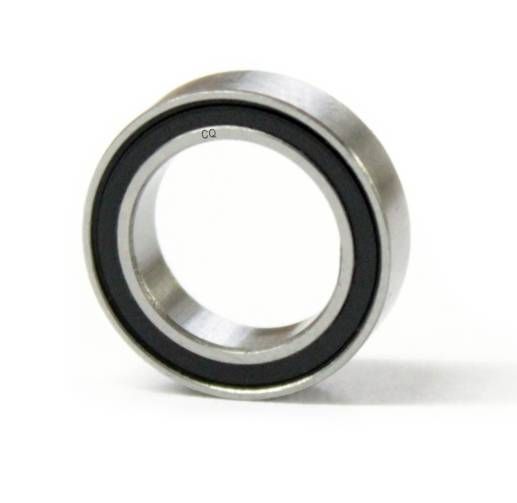

SS 6700 2RS / S6700 2RS (S6700RS) Rillenkugellager 10x15x4mm aus AISI440 / AISI440C Edelstahl rostfrei
- Bauart: Wälzlager - Kugellager - Einreihiges Rillenkugellager - Miniaturlager / Dünnringlager
- Die Edelstahl Dünnringlager haben schwarze Dichtungen (ggf. nur 6700RS gezeichnet) und sind seitlich per Lasermarkierung gezeichnet mit SS 6700 2RS SUS440 (je nach Charge kann die Markierung etwas variieren).
- Die Lager sind aus AISI440 (AISI440C) Edelstahl. Dieser Edelstahl ist etwas korrosionsbeständiger als der normalerweise für Edelstahl Kugellager verwendete Stahl AISI420. Die Härte ist ca. 58 HRC gegenüber 55HRC bei AISI420.
- Lagerabmessungen 10x15x4 mm (Innen x Außen x Breite) bzw. 15x10x4 mm (Außen x Innen x Breite)
- Die Lager sind wartungsfrei mit Premium Fett von Kyodo Yushi gefettet (je nach Charge PS2, Raremax SuperN oder Multemp SRL)
- Die Lager sind maßgleich zu Edelstahllagern von EZO 6700H-2RS (bzw. EZO 6700 H 2RS, das H steht bei EZO für Kugellager aus rostfreiem Stahl) oder NSK 6700-H-20-DD (H-20 bei NSK Edelstahl Rillenkugellager - DD oder DDU = Beidseitige Gummidichtung).
- Hinweis: Diese Lager haben Breite = 4 mm. Vom Werk aus offene, ungedichtete Lager haben normalerweise Breite = 3 mm. Wenn Sie entsprechend ein offenes Lager austausch möchten, müssen Sie zunächst prüfen, ob Ihr Einbrauraum auch eine Einbaubreite von 4 mm anstatt 3 mm zulässt.
- Auf Anfrage können wir die Lager auch in günstigerem AISI420 Edelstahl als Neutral/China Kugellager anbieten.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Edelstahl Kugellager SS 6700 2RS abweichen)
Messen Sie das Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die S6700 2RS Kugellager rostfrei folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 10*15*4 mm.
1. Edelstahl Kugellager Innendurchmesser 10 mm
2. Edelstahl Kugellager Außendurchmesser 15 mm
3. Edelstahl Kugellager Breite 4 mm (Tiefe)
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
NTN 6700 Lager werden zu unserem aktuellen Kenntnisstand nicht in Edelstahl rostfrei produziert, sondern in normalem Wälzlagerstahl als offene Lager NTN 6700 oder mit beidseitigen Abdeckscheiben als NTN 6700ZZ.
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
-
