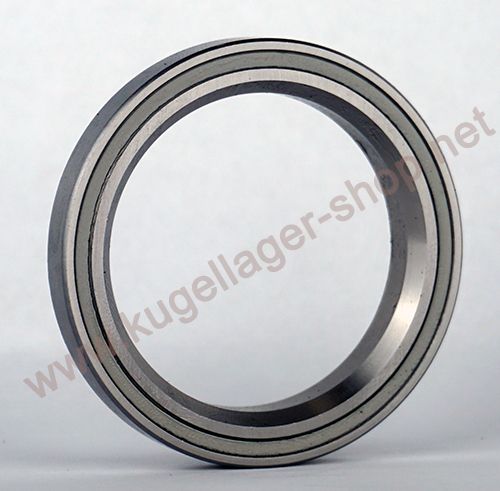

SS ACB3547H7 / SAC3547 H7 36/45° (SS = Stainless Steel = Edelstahl)
Kugellager für Steuersatz / Lenkkopflager - 35x47x7 mm (bzw. 47x35x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: AC3547
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
28340
22,95 €
19,29 €
| Menge | Preis je |
|---|---|
| 4 + | 21,20 € 17,82 € |
| 10 + | 19,99 € 16,80 € |
| Artikelnummer | 28340 |
|---|---|
| Bauart | Kugellager für Steuersatz / Lenkkopflager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 35 x 47 x 7 mm |
| Abdeckung | Gummidichtungen / starke Berührungsdichtungen und/oder Dichtungen, die in einer separaten Nut laufen (gute Abdichtung, leichter Lauf und geringer Verschleiß der Dichtlippe) |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.006 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 35 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 36°/45° |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 1-1/4“ |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type SS ACB3547H7 / SAC3547 H7 36/45° (SS = Stainless Steel = Edelstahl) (Kugellager für Steuersatz / Lenkkopflager)
Abmessungen und Toleranzend = Innendurchmesser: 35 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 34.99 mm bis max. 35 mm. D = Außendurchmesser: 47 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.991 mm bis max. 47 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 35x47x7 mm / 35x47x7mm (Innen x Außen x Breite) bzw. 47x35x7 mm / 47x35x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3.5 cm, Außendurchmesser = 4.7 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type SS ACB3547H7 / SAC3547 H7 36/45° (SS = Stainless Steel = Edelstahl) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.006 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS ACB3547H7 / SAC3547 H7 36/45° (SS = Stainless Steel = Edelstahl) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. AC3547 Automotive Qualität (Marken: SKF/FAG/NSK): 2. AC3547 EMQ (Elektromotoren Qualität): 3. AC3547 Industriequalität / Standard: 4. SS / S / W AC3547 Edelstahl rostfrei 5. KER / CE AC3547 Keramiklager Si3N4 / ZRO2* 6. FC AC3547 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC AC3547 * (Hinweis: Keramik Kugellager AC3547 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C AC3547 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager AC3547 haben die maximale Anzahl an Kugeln ( AC3547 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung AC3547VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MRAC3547 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FCAC3547 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS ACB3547H7 / SAC3547 H7 36/45° (SS = Stainless Steel = Edelstahl) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS ACB3547H7 / SAC3547 H7 36°/45° - Edelstahl rostfrei Kugellager für Steuersatz 1-1/4"
- SS / S = Stainless Steel Headset Bearing = Edelstahl Steuersatz Kugellager (rostfreies Steuersatzlager / NIRO / INOX). Es handelt sich um ein Voll-Edelstahl-Lager: Kugeln und Ringe sind aus AISI420 Edelstahl, der Käfig ist aus Nylon
- Das Lager ist wartungsfrei stark gefettet mit Kyodo Yushi SuperN
- Abmessung Innen x Außen x Breite: 35 x 47 x 7 mm
(Abmessung Außen x Innen x Breite: 47 x 35 x 7 mm )
- Beidseitig mit starken Dichtungen (Farbe: Grau)
- Winkel (Innen x Außen): 36/45°
Einsatzgebiet u.a. Fahrrad Kugellager für Steuersatz, u.a. für ACROS Simplon PAVO 3 (unteres Steuersatzlager / Lenkkopfflager) und Canyon Ai69 (in Verbindung mit dem oberen Steuersatz Kugellager MH-P03K ). Bitte messen Sie vor der Bestellung Ihre alten Lager aus, da dies je nach Baujahr verschieden sein kann (z.B. Teilweise verbaut bei Steuersatz von Cannondale Synapse Disc je nach BJ).
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SAC3547 - 3645 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für die SS ACB3547H7 2RS / SACB3547H7RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 35*47*7 mm.
1. Kugellager Innendurchmesser 35 mm (Winkel 36°)
2. Kugellager Außendurchmesser 47 mm (Winkel 45°)
3. Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
ACB3547H7LU / ACB3547H7-LLU / ACB3547H7LLU / ACB3547H7-LUUmschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
