SS-C 61901 2RS NY
Rillenkugellager - 12x24x6 mm (bzw. 24x12x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 61901
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
25804-B
8,90 €
7,48 €
| Menge | Preis je |
|---|---|
| 4 + | 6,90 € 5,80 € |
| 10 + | 6,50 € 5,46 € |
| 50 + | 5,95 € 5,00 € |
| Artikelnummer | 25804-B |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager (Edelstahl-Ringe / Keramikkugeln) |
| Abmessungen (mm) - Innen x Außen x Breite | 12 x 24 x 6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.002 mm / max.: 0.013 mm |
| Innendurchmesser (mm) | 12 |
| Innendurchmesser Toleranz | +0 / -0.007 mm |
| Außendurchmesser (mm) | 24 |
| Außendurchmesser Toleranz | +0 / -0.008 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,472441 |
| Außendurchmesser (Zoll) | 0,944882 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type SS-C 61901 2RS NY (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 12 mm ( +0 / -0.007 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 11.993 mm bis max. 12 mm. D = Außendurchmesser: 24 mm ( +0 / -0.008 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 23.992 mm bis max. 24 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 12x24x6 mm / 12x24x6mm (Innen x Außen x Breite) bzw. 24x12x6 mm / 24x12x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.2 cm, Außendurchmesser = 2.4 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type SS-C 61901 2RS NY hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS-C 61901 2RS NY entspricht nachfolgend der Nr. 7 Tragzahlen in der Ausführung: 1. 61901 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 61901 EMQ (Elektromotoren Qualität): 3. 61901 Industriequalität / Standard: 4. SS / S / W 61901 Edelstahl rostfrei 5. KER / CE 61901 Keramiklager Si3N4 / ZRO2* 6. FC 61901 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 61901 * (Hinweis: Keramik Kugellager 61901 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 61901 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 61901 haben die maximale Anzahl an Kugeln ( 61901 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 61901VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR61901 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC61901 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS-C 61901 2RS NY als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS-C 61901 2RS Keramik+Edelstahl Kugellager mit Präzisionskugeln aus Silizium-Nitrid Si3N4 und extra starkem Nylon-Käfig / Präzision ABEC 3 / gefettet mit KYODO YUSHI MULTEMP PS2
Material: Ringe aus Edelstahl rostfrei (SS - Stainless Steel) der Güteklasse AISI 440C. Dieser Edelstahl ist sehr hart und trotzdem sehr korrosionsbeständig / Hochpräzisionskugeln aus Si3N4 Silizium-Nitrid (Keramik) / Massiver Nylon-Fensterkäfig für hohe Belastungen und Stoßfestigkeit.
Das Lager ist eine Alternative zu z.B. Enduro Zero Ceramic 61901 und Ceramicspeed und unter anderem geeignet für Extralite, Easton, Bontrager, Tune, Lightweight, Goldtec, Stans, Hope, FSA, Specialized, Zipp und DT Swiss.
Bitte beachten Sie: ABEC 3 ist für Edelstahllager ein sehr hoher Präzisionsstandard . ABEC gibt bestimmte Toleranzklassen für die Maßgenauigkeit der Lager vor.
Maße: 12x24x6 mm
Innendurchmesser: 12 mm - Außendurchmesser: 24 mm - Breite: 6 mm
Erklärung der Vor- und Nachsetzzeichen:
- SS: Stainless Steel
- C: Keramik
- 2RS: beidseitig Gummi-Dichtscheiben
- NY: Nylon-Fensterkäfig
Hinweis: Wie bestimme ich die Maße?

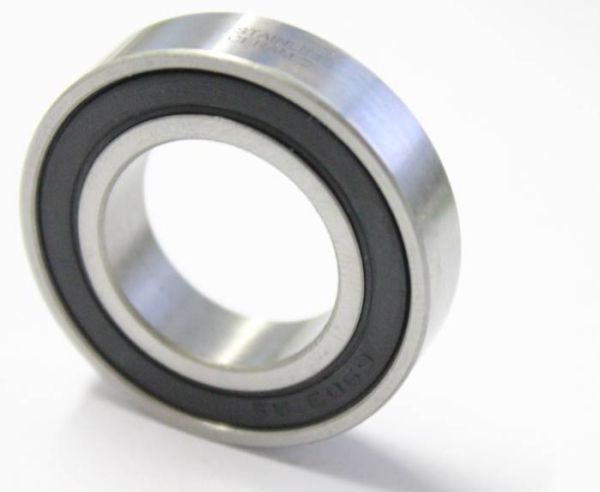

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS-C61901 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für SS-C 61901RS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 12*24*6 mm.
1. Kugellager Innendurchmesser 12 mm
2. Kugellager Außendurchmesser 24 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
Umschlüsselung FAG / INA:
Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
Sonstige alternative Bezeichnungen:
SS 61901-C 2RS / S61901-C 2RS / SC61901 2RS / S61901RS C / 61901RS-C-SS / SS 61901 2RS/C / HCB 61901-2RS / SS CB 61901 (CB für "Ceramic Ball") / bei Chromstahllagern: C61901 oder bei Vollkeramik-Lagern: CE61901-
