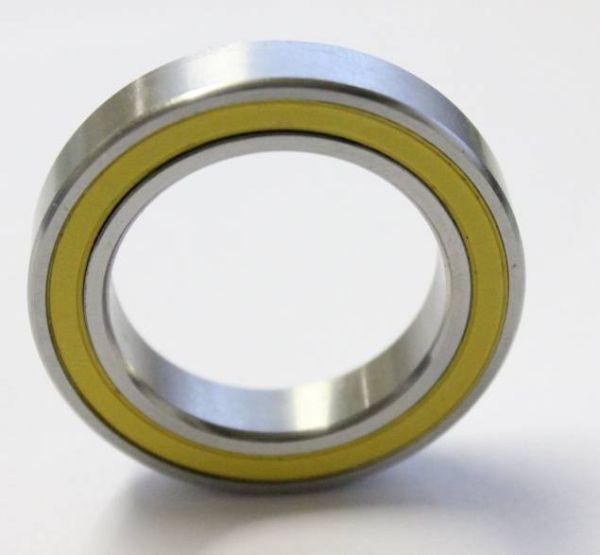

SS-C 6805N 2RS NY (6805-6RS - 6805/6RS)
Rillenkugellager - 25x37x6 mm (bzw. 37x25x6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6805-N
Nicht vorrätig
Lieferzeit* (Werktage): 1-4
Nicht auf Lager
Artikelnummer
26846
| Menge | Preis je |
|---|---|
| 4 + | 14,60 € 12,27 € |
| 10 + | 14,00 € 11,76 € |
| Artikelnummer | 26846 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager (Edelstahl-Ringe / Keramikkugeln) |
| Abmessungen (mm) - Innen x Außen x Breite | 25 x 37 x 6 mm |
| Abdeckung | V / LLB: Beidseitige NBR Dichtungen laufen in separater Rille (Nut); Sehr dicht und gleichzeitig leichtläufig. 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-3 Kugellager (DIN / ISO P6); Präzisionslager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 25 |
| Innendurchmesser Toleranz | +0 / -0.008 mm |
| Außendurchmesser (mm) | 37 |
| Außendurchmesser Toleranz | +0 / -0.009 mm |
| Breite (mm) | 6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 0,98425 |
| Außendurchmesser (Zoll) | 1,45669 |
| Breite (Zoll) | 0,23622 |
Datenblatt zur Type SS-C 6805N 2RS NY (6805-6RS - 6805/6RS) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 25 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 24.992 mm bis max. 25 mm. D = Außendurchmesser: 37 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 36.991 mm bis max. 37 mm. B = Breite: 6 mm (zur Breite = 6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 25x37x6 mm / 25x37x6mm (Innen x Außen x Breite) bzw. 37x25x6 mm / 37x25x6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2.5 cm, Außendurchmesser = 3.7 cm , Breite = 0.6 cm. |
Lagerluft und AxialspielDie Type SS-C 6805N 2RS NY (6805-6RS - 6805/6RS) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS-C 6805N 2RS NY (6805-6RS - 6805/6RS) entspricht nachfolgend der Nr. 7 Tragzahlen in der Ausführung: 1. 6805-N Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6805-N EMQ (Elektromotoren Qualität): 3. 6805-N Industriequalität / Standard: 4. SS / S / W 6805-N Edelstahl rostfrei 5. KER / CE 6805-N Keramiklager Si3N4 / ZRO2* 6. FC 6805-N MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6805-N * (Hinweis: Keramik Kugellager 6805-N in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6805-N Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6805-N haben die maximale Anzahl an Kugeln ( 6805-N MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6805-NVRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6805-N 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6805-N 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS-C 6805N 2RS NY (6805-6RS - 6805/6RS) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
SS-C 6805N 2RS Keramik+Edelstahl Kugellager (Hybridlager / Keramiklager) - SONDERABMESSUNG: 25x37x6 mm (statt 7 mm Breite) mit Präzisionskugeln aus Silizium-Nitrid Si3N4 und extra starkem Nylon-Käfig / Präzision ABEC 3 / gefettet mit KYODO YUSHI MULTEMP PS2
Anwendung u.a. als Tretlager / Kurbellager für MTB.
Material: Ringe aus Edelstahl rostfrei (SS - Stainless Steel) der Güteklasse AISI 440C. Dieser Edelstahl ist sehr hart und trotzdem sehr korrosionsbeständig / Hochpräzisionskugeln aus Si3N4 Silizium-Nitrid (Keramik) / Massiver Nylon-Fensterkäfig für hohe Belastungen und Stoßfestigkeit.
Maße: 25x37x6 mm
Innendurchmesser: 25 mm - Außendurchmesser: 37 mm - Breite: 6 mm
Erklärung der Vor- und Nachsetzzeichen:
- SS: Stainless Steel
- C: Keramik
- 2RS: beidseitig Gummi-Dichtscheiben
- NY: Nylon-Fensterkäfig
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen SS-C6805N 2RS abweichen)
Messen Sie die Kugellager mithilfe eines Messschiebers oder Lineals in den folgenden Schritten. Danach wird das Gesamtmaß für SS-C 6805NRS folgendermaßen angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 25*37*6 mm.
1. Kugellager Innendurchmesser 25 mm
2. Kugellager Außendurchmesser 37 mm
3. Kugellager Breite 6 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
6805N 2RS1 / 6805NRS1Umschlüsselung FAG / INA:
6805N 2RSR / 6805N RSRUmschlüsselung NSK:
6805N DDU / 6805NDUUmschlüsselung NTN:
6805N LLU / 6805NLUUmschlüsselung SNR / EZO / NKE:
6805N EE / 6805NESonstige alternative Bezeichnungen:
SS 6805N-C 2RS / S6805N-C 2RS / SC6805N 2RS / S6805NRS C / 6805NRS-C-SS / SS 6805N 2RS/C / HCB 6805N-2RS / SS CB 6805N (CB für "Ceramic Ball") / bei Chromstahllagern: C6805N oder bei Vollkeramik-Lagern: CE6805N-
