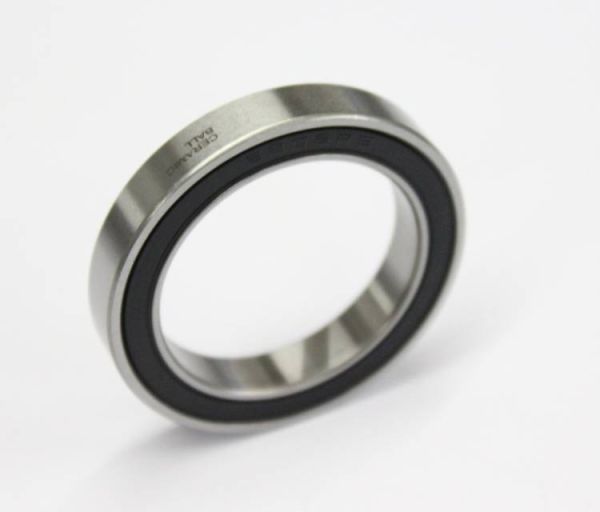

SS-C 6806 2RS (Edelstahl-Keramik Hybrid Kugellager)
Rillenkugellager - 30x42x7 mm (bzw. 42x30x7 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: |  |
| Drehzahlbereich: | |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6806
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
26770
22,00 €
18,49 €
| Menge | Preis je |
|---|---|
| 4 + | 18,00 € 15,13 € |
| 10 + | 17,00 € 14,29 € |
| 50 + | 14,90 € 12,52 € |
| Artikelnummer | 26770 |
|---|---|
| Bauart | Rillenkugellager |
| Besonderheit | Hybridlager (Edelstahl-Ringe / Keramikkugeln). Nicht geeignet für Stoßlast. |
| Abmessungen (mm) - Innen x Außen x Breite | 30 x 42 x 7 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Stahlblech-Verstärkung unter dem Gummi (ST12); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Si3N4: Schwarzes Keramik (88% Si3N4 / 4% Al2O3 / 4% Y2O3 / 4% andere Materialien); Güteklasse: G10 (Präzisionskugeln); Härte: 75 ~ 80 HRC; 1050° C max. |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 30 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 42 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 7 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Stromisolierendes Lager: Elektrisch leitfähige Ringe, aber keine elektrische Leitfähigkeit zwischen Innen- und Außenring, da die Kugeln und der Käfig keinen Strom leiten - Magnetisch: Ringe ja (aber Kugeln und Käfig sind nicht magnetisch) |
| Innendurchmesser (Zoll) | 1,1811 |
| Außendurchmesser (Zoll) | 1,65354 |
| Breite (Zoll) | 0,27559 |
Datenblatt zur Type SS-C 6806 2RS (Edelstahl-Keramik Hybrid Kugellager) (Rillenkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 30 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm. D = Außendurchmesser: 42 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.989 mm bis max. 42 mm. B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x42x7 mm / 30x42x7mm (Innen x Außen x Breite) bzw. 42x30x7 mm / 42x30x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 4.2 cm , Breite = 0.7 cm. |
Lagerluft und AxialspielDie Type SS-C 6806 2RS (Edelstahl-Keramik Hybrid Kugellager) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type SS-C 6806 2RS (Edelstahl-Keramik Hybrid Kugellager) entspricht nachfolgend der Nr. 2 Tragzahlen in der Ausführung: 1. 6806 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 6806 EMQ (Elektromotoren Qualität): 3. 6806 Industriequalität / Standard: 4. SS / S / W 6806 Edelstahl rostfrei 5. KER / CE 6806 Keramiklager Si3N4 / ZRO2* 6. FC 6806 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6806 * (Hinweis: Keramik Kugellager 6806 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6806 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 6806 haben die maximale Anzahl an Kugeln ( 6806 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6806 VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6806 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6806 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type SS-C 6806 2RS (Edelstahl-Keramik Hybrid Kugellager) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
Edelstahl Hybridlager / Keramiklager Kugellager SS HC 6806 2RS - 42x30x7mm (HC = Hybrid Ceramic bzw. CB = Ceramic Ball - Rillenkugellager mit Keramikkugeln aus Si3N4 Silizium Nitrid)
- Bauart: Wälzlager - Kugellager - Rillenkugellager - Hybridlager / Keramiklager - Edelstahl Keramiklager 6806
- Ringe aus AISI420 Edelstahl (S=SS=Stainless Steel)
- Kugeln aus Si3N4: Sehr leichtläufiges Lager mit Si3N4 Keramikkugeln für sehr hohe Drehzahlen.
- Extra starker Nylonkäfig (Nachsetzzeichen TN / TNG / TN9 / NY)
Alternative Bezeichnungen für SS HC 6806 2RS:
Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: 6806-CB-SS / SS-CB-6806 RS / SS 6806RS-CB / CB-6806 LLB / SS CB 6806-LLU / SS HC 6806 2RS TN (wobei HC = Hybrid Ceramic Ball Bearing 6806 2RS und TN = Nylon Käfig) / HY 6806 2RS HY=Hybrid Bearing = Hybrid Kugellager
Hinweis: Wie bestimme ich die Maße?
Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Keramiklager SS HC 6806 2RS wie folgt angegeben: 30*42*7 mm
1. Hybrid Keramik Kugellager Innendurchmesser 30 mm
2. Hybrid Keramik Kugellager Außendurchmesser 42 mm
3. Hybrid Keramik Kugellager Breite 7 mm
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
-
