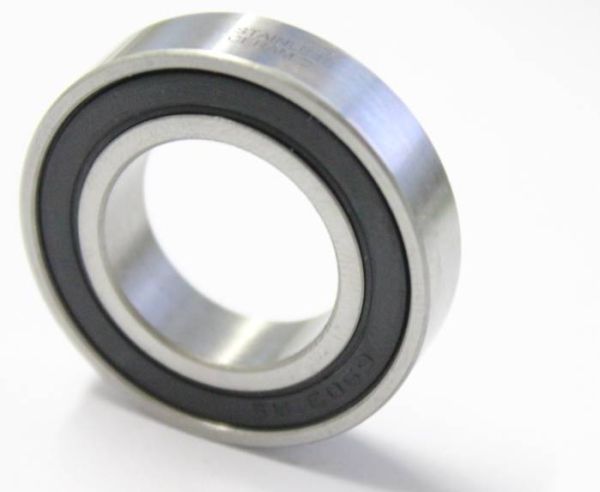

SS-C 6903 2RS NY (V-Dichtung - ABEC3 Präzision)

Abmessungen und Toleranzen

d = Innendurchmesser: 17 mm ( +0 / -0.007 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.993 mm bis max. 17 mm.

D = Außendurchmesser: 30 mm ( +0 / -0.008 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 29.992 mm bis max. 30 mm.

B = Breite: 7 mm (zur Breite = 7 mm liegen keine Toleranzwerte vor).

Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x30x7 mm / 17x30x7mm (Innen x Außen x Breite) bzw. 30x17x7 mm / 30x17x7mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3 cm , Breite = 0.7 cm.

Lagerluft und Axialspiel

Die Type SS-C 6903 2RS NY (V-Dichtung - ABEC3 Präzision) hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type SS-C 6903 2RS NY (V-Dichtung - ABEC3 Präzision) entspricht nachfolgend der Nr. 7

Tragzahlen in der Ausführung:

1. 6903 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 4590 N
Statische Tragzahl [radial]: 2560 N

2. 6903 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 3901.5 N
Statische Tragzahl [radial]: 2380.8 N

3. 6903 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 3672 N
Statische Tragzahl [radial]: 2304 N

4. SS / S / W 6903 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 3213 N
Statische Tragzahl [radial]: 2048 N

5. KER / CE 6903 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 2616.3 N
Statische Tragzahl [radial]: 1561.6 N

6. FC 6903 MAX / VRS **
Dynamische Tragzahl [radial]: 5737.5 N
Statische Tragzahl [radial]: 4608 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6903
Dynamische Tragzahl [radial]: 2983.5 N
Statische Tragzahl [radial]: 2048 N

* (Hinweis: Keramik Kugellager 6903 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6903 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6903 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6903 2RS.

** (Hinweis: Vollkugellager 6903 haben die maximale Anzahl an Kugeln ( 6903 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6903VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6903 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6903 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)
