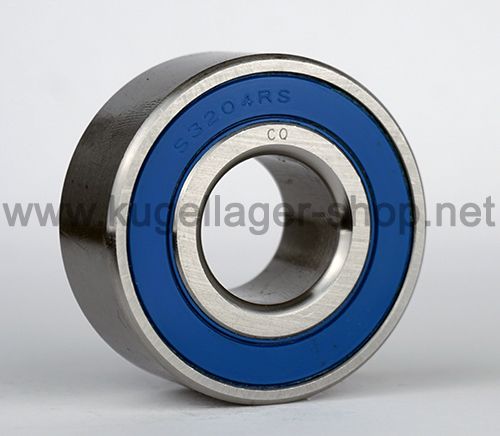

S3204 2RS / SS 3204 2RS TN (SS = Edelstahl rostfrei)
Schrägkugellager - 20x47x20.6 mm (bzw. 47x20x20.6 mm)
| Materialbelastbarkeit: |  |
| Korrosionsbeständigkeit: |  |
| Dichtigkeit: | |
| Drehzahlbereich: |  |
Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 3204
Auf Lager
Lieferzeit* (Werktage): 1-4
Auf Lager
Artikelnummer
22913
21,00 €
17,65 €
| Menge | Preis je |
|---|---|
| 4 + | 20,50 € 17,23 € |
| 10 + | 19,00 € 15,97 € |
| 50 + | 18,60 € 15,63 € |
| 100 + | 18,00 € 15,13 € |
| Artikelnummer | 22913 |
|---|---|
| Hersteller | CQ |
| Bauart | Schrägkugellager |
| Besonderheit | Edelstahl rostfrei (Nirolager) |
| Abmessungen (mm) - Innen x Außen x Breite | 20 x 47 x 20.6 mm |
| Abdeckung | Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max. |
| Ringe Material | Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max. |
| Kugeln | Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC |
| Käfigmaterial | Nylon/Polyamid (PA66); Niedriger Reibungskoeffizient; Sehr widerstandsfähig; 80°C max. |
| Toleranzklasse | ABEC-1 Kugellager (DIN / ISO P0); Industrielager |
| Lagerluft | C0 (Standard) |
| Radialspiel | min.: 0.005 mm / max.: 0.02 mm |
| Innendurchmesser (mm) | 20 |
| Innendurchmesser Toleranz | +0 / -0.010 mm |
| Außendurchmesser (mm) | 47 |
| Außendurchmesser Toleranz | +0 / -0.011 mm |
| Breite (mm) | 20.6 |
| Außenring Mantelfläche | Zylindrischer Außenring (Standard) |
| Anfasung (Innenring / Außenring) | 90°/90° (Standard) |
| Leitfähigkeit und Magnetismus | Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl) |
| Innendurchmesser (Zoll) | 0,7874 |
| Außendurchmesser (Zoll) | 1,85039 |
| Breite (Zoll) | 0,811 |
Datenblatt zur Type S3204 2RS / SS 3204 2RS TN (SS = Edelstahl rostfrei) (Schrägkugellager)
Abmessungen und Toleranzend = Innendurchmesser: 20 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm. D = Außendurchmesser: 47 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 46.989 mm bis max. 47 mm. B = Breite: 20.6 mm (zur Breite = 20.6 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x47x20.6 mm / 20x47x20.6mm (Innen x Außen x Breite) bzw. 47x20x20.6 mm / 47x20x20.6mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.7 cm , Breite = 2.06 cm. |
Lagerluft und AxialspielDie Type S3204 2RS / SS 3204 2RS TN (SS = Edelstahl rostfrei) hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm |
Tragzahlen (radial)Lagerbelastbarkeit im Vergleich: Die Type S3204 2RS / SS 3204 2RS TN (SS = Edelstahl rostfrei) entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 3204 Automotive Qualität (Marken: SKF/FAG/NSK): 2. 3204 EMQ (Elektromotoren Qualität): 3. 3204 Industriequalität / Standard: 4. SS / S / W 3204 Edelstahl rostfrei 5. KER / CE 3204 Keramiklager Si3N4 / ZRO2* 6. FC 3204 MAX / VRS ** 7. Edelstahl Keramik Hybridlager SS-C / SS HC 3204 * (Hinweis: Keramik Kugellager 3204 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 3204 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). ** (Hinweis: Vollkugellager 3204 haben die maximale Anzahl an Kugeln ( 3204 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 3204VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR3204 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC3204 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.) |
---------------------- Hinweis: -------------------------
Um das Datenblatt zur Type S3204 2RS / SS 3204 2RS TN (SS = Edelstahl rostfrei) als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):
------------------------------------------------------------
Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.
S3204 2RS Schrägkugellager Edelstahl rostfrei 20x47x20.6 mm (ID x AD x B) - SS 3204 2RS TN Kugellager rostfrei / Nirolager (INOX)
- Bauart: Wälzlager - Kugellager - Radial-Rostfreies Edelstahl Schrägkugellager - Rostfreies Edelstahl Schrägkugellager zweireihig nach DIN 628 (Doppelreihiges Rostfreies Edelstahl Schrägkugellager)
- Zolltarifnummer: 84821090
- NBR-Gummidichtung auf beiden Seiten mit Kontakt zum Innenring. Wartungsfrei für die gesamte Lebensdauer des Lagers geschmiert.
- Druckwinkel 30°
- TN = Nylonkäfig
- Doppelreihiges Schrägkugellager nimmt axiale und radiale Belastungen in beide Richtungen auf – Das Lager hat keine Einbaurichtung.
- Standard Lagerluft Klasse C0
- Material: AISI420 Edelstahl rostfrei (Ringe, Kugeln und Käfig), Dichtung aus NBR (Farbe je nach Charge blau oder schwarz).
- Abmessung Innen x Außen x Breite: 20x47x20.6 mm. Dieses Lager wird häufig falsch abgemessen mit 20x47x21 mm.
- Abmessung Außen x Innen x Breite: 47x20x20.6 mm. Dieses Lager wird häufig falsch abgemessen mit 47x20x21 mm.
Hinweis: Wie bestimme ich die Maße?
(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen der Type Edelstahl Wälzlager / rostfreies Schrägkugellager SS 3204 2RS TN abweichen)
Messen Sie das Kugellager mit einem Messschieber / Lineal in den folgenden Schritten. Danach wird das Gesamtmaß für die S3204 2RS TN wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe: 20*47*20.6 mm.
Rostfreies Edelstahl Schrägkugellager Innendurchmesser 20 mm
Rostfreies Edelstahl Schrägkugellager Aussendurchmesser 47 mm
Rostfreies Edelstahl Schrägkugellager Breite 20.6 mm
Manchmal werden Lagerabmessungen auch nach dem Schema Außen*Innen*Breite angeben, im Fall der Lager S3204 2RS also 47*20*20.6 mm. Die Breite/Tiefe steht normalerweise immer am Ende der Angabe, bei den beiden vorderen Abmessungen ist immer der kleinere Wert der Innendurchmesser und der größere Wert der Außendurchmesser des Lagers.
Alternative Bezeichnungen / Umschlüsselung
Umschlüsselung SKF:
-Umschlüsselung FAG / INA:
-Umschlüsselung NSK:
Umschlüsselung NTN:
Umschlüsselung SNR / EZO / NKE:
-Sonstige alternative Bezeichnungen:
3204rs / Kugellager 3204-
