S51104

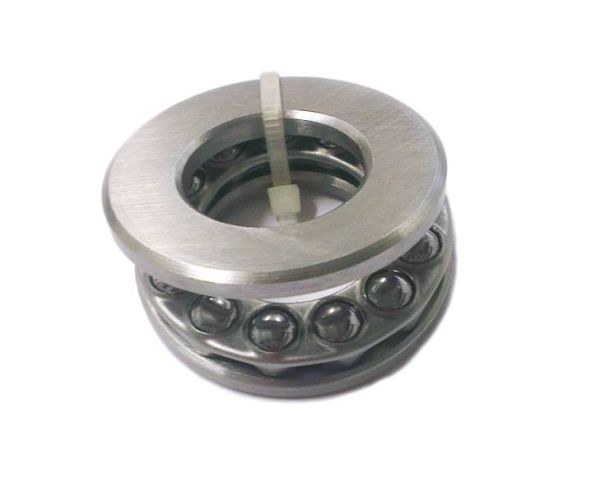

Axialkugellager (Drucklager) - 20x35x10 mm (bzw. 35x20x10 mm)

Materialbelastbarkeit:
Korrosionsbeständigkeit:
Dichtigkeit:
Drehzahlbereich:

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 51104

Auf Lager
Artikelnummer
22837

Lieferzeit: 1-4 Werktage*

9,60 € 8,28 €
Menge Preis
4 + 9,20 € 7,93 €
10 + 9,00 € 7,76 €
50 + 8,80 € 7,59 €
100 + 8,50 € 7,33 €
Inkl. 16% MwSt., zzgl. Versand
Mehr Informationen
Art Axialkugellager (Drucklager)
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 20 x 35 x 10 mm
Abdeckung Offen: Keine Dichtung oder Abdeckung. Das Innere des Lagers ist sichtbar.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4021 / X20Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4021 / AISI420 / X20Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Edelstahlkäfig (AISI201); 230 ° C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 20
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 35
Außendurchmesser Toleranz +0 / -0.011 mm
Breite (mm) 10
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Winkel (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 0,7874
Außendurchmesser (Zoll) 1,37795
Breite (Zoll) 0,3937
Gewicht (kg) 0.040000

Datenblatt zur Type S51104 (Axialkugellager (Drucklager))

Abmessungen und Toleranzen

d = Innendurchmesser: 20 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm.

D = Außendurchmesser: 35 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.989 mm bis max. 35 mm.

B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x35x10 mm (Innen x Außen x Breite) bzw. 35x20x10 mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 3.5 cm , Breite = 1 cm.

Lagerluft und Axialspiel

Die Type S51104 hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type S51104 entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. 51104 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 15000 N
Statische Tragzahl [radial]: 26500 N

2. 51104 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 12750 N
Statische Tragzahl [radial]: 22525 N

3. 51104 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 11850 N
Statische Tragzahl [radial]: 20935 N

4. 51104 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 10950 N
Statische Tragzahl [radial]: 19345 N

5. 51104 Keramiklager *
Dynamische Tragzahl [radial]: 8250 N
Statische Tragzahl [radial]: 14575 N

6. 51104 MAX / VRS **
Dynamische Tragzahl [radial]: 19500 N
Statische Tragzahl [radial]: 34450 N

* (Hinweis: Keramik Kugellager 51104 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 51104 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 51104 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY51104 2RS.

** (Hinweis: Vollkugellager 51104 haben die maximale Anzahl an Kugeln ( 51104 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 51104VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR51104 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC51104 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S51104 als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Axiallager S51104 Edelstahl rostfrei - 20x35x10 mm

Lager SS51104


- Öl imprägniert für besseren Lauf
- Kugelkranz-Käfig aus rostbeständigem Stahlblech

Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

-

Umschlüsselung FAG / INA:

-

Umschlüsselung NSK:


Umschlüsselung NTN:


Umschlüsselung SNR / EZO / NKE:

-

Sonstige alternative Bezeichnungen:

SS51104 / SS 51104 / S-51104 / S 51104 / Axial Kugellager 51104 Edelstahl
-

HINWEIS: Gerne erstellen wir Ihnen ein individuelles Angebot (z.B. bei wiederkehrendem Bedarf, größerer Menge, speziellen Materialanforderungen oder unternehmensspezifischen Einkaufsbedingungen). Kontaktieren Sie uns dazu bitte.
