S6000 ZZ

Datenblatt zur Type S6000 ZZ (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 10 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 9.992 mm bis max. 10 mm. D = Außendurchmesser: 26 mm ( +0 / -0.009 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 25.991 mm bis max. 26 mm. B = Breite: 8 mm (zur Breite = 8 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 10x26x8 mm / 10x26x8mm (Innen x Außen x Breite) bzw. 26x10x8 mm / 26x10x8mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1 cm, Außendurchmesser = 2.6 cm , Breite = 0.8 cm.

Lagerluft und Axialspiel Die Type S6000 ZZ hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.002 mm / max.: 0.013 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6000 ZZ entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6000 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 4850 N Statische Tragzahl [radial]: 1970 N 2. 6000 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 4122.5 N Statische Tragzahl [radial]: 1832.1 N 3. 6000 Industriequalität / Standard: Dynamische Tragzahl [radial]: 3880 N Statische Tragzahl [radial]: 1773 N 4. SS / S / W 6000 Edelstahl rostfrei Dynamische Tragzahl [radial]: 3395 N Statische Tragzahl [radial]: 1576 N 5. KER / CE 6000 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 2764.5 N Statische Tragzahl [radial]: 1201.7 N 6. FC 6000 MAX / VRS ** Dynamische Tragzahl [radial]: 6062.5 N Statische Tragzahl [radial]: 3546 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6000 Dynamische Tragzahl [radial]: 3152.5 N Statische Tragzahl [radial]: 1576 N * (Hinweis: Keramik Kugellager 6000 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6000 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6000 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6000 2RS. ** (Hinweis: Vollkugellager 6000 haben die maximale Anzahl an Kugeln ( 6000 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6000VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6000 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6000 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6000 ZZ als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

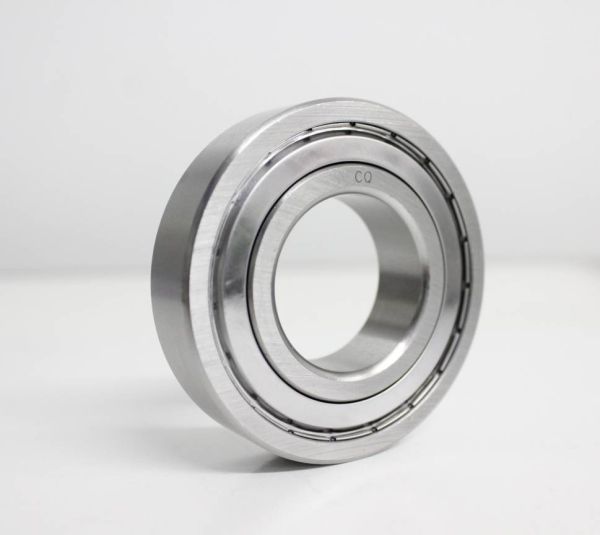

Edelstahl Kugellager S6000 ZZ / SS6000 ZZ - 10x26x8mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6000 ZZ rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6000Z / SS6000Z beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 10x26x8mm (Innen: 10 mm, Außen: 26 mm, Breite: 8 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6000 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Deckscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett.
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-Deckscheiben: ZZ / 2Z / 2ZR.
Durch die beidseitige Spaltdichtung ist das Lager S6000 ZZ weitgehend geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub. Wenn das Lager komplett dicht sein soll, wählen Sie bitte die 2RS Variante mit Kunststoffdichtscheiben.



Alternative Bezeichnungen für S6000 ZZ / SS6000 ZZ:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6000 ZZ / S6000 2Z / S6000 2ZR / 6000SS ZZ. S bzw. SS als Vorsetzzeichen vor "6000" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfrei Lager SS6000Z ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6000 2Z / W60002Z / W6000-2Z / W6000Z / W6000ZZ / W6000ZZ / W6000 ZZ. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6000 ZZ“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Spaltdichtungen: S6000-ZZ / SS6000-ZZ
- Einseitig mit Spaltdichtung: S6000-Z / SS6000-Z
- Offen mit Fett: S6000 / 6000SS

Hinweis: "Einseitig (Z)" gedichtete Lager S6000Z / S6000-Z / SS6000Z / SS6000-Z

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „Z“ anstatt "2Z" oder "ZZ" steht, was zu Verwirrung führen kann. Bestellen Sie die S6000 Kugellager als "Einseitig (Z)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die Z-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

DIE BILDER ZEIGEN ZWAR KUNSTSTOFF-DICHTSCHEIBEN, DAS PRINZIP IST ABER DAS GLEICHE:

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Spaltdichtung saß. Die Breite ist bei der einseitig abgedeckten Variante identisch wie bei den gedichteten ZZ Lagern mit B= 8 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6000Z abweichen, hier werden Dichtscheiben aus Kunststoff anstatt den Edelstahlblech Abdeckungen gezeigt. Das Prinzip ist jedoch das Gleiche.)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6000 ZZ wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6000 Lager: 10*26*8 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6000 2Z / W6000-2Z / W60002Z - S6000 2Z / S6000-2Z / S60002Z - SS6000 2Z / SS6000-2Z / SS60002Z
Einseitig: W6000 Z / W6000-Z / W6000Z

Umschlüsselung FAG / INA:

Beidseitig: S6000 2ZR / S6000-2ZR / S60002ZR - SS6000 2ZR / SS6000-2ZR / SS60002ZR - W6000 2ZR / W6000-2ZR / W60002ZR
Einseitig: S6000 ZR / S6000-ZR / S6000ZR - W6000 ZR / W6000-ZR / W6000ZR

Umschlüsselung NSK:

siehe NTN

Umschlüsselung NTN:

Beidseitig: S6000 ZZ / S6000-ZZ / S6000ZZ - SS6000 ZZ / SS6000-ZZ / SS6000ZZ - W6000 ZZ / W6000-ZZ / W6000ZZ
Einseitig: S6000 Z / S6000-Z / S6000Z - SS6000 Z / SS6000-Z / SS6000Z

Umschlüsselung SNR / EZO / NKE:

siehe NTN

Sonstige alternative Bezeichnungen:

-
-
