S6003 2RS

Datenblatt zur Type S6003 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 17 mm ( +0 / -0.008 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 16.992 mm bis max. 17 mm. D = Außendurchmesser: 35 mm ( +0 / -0.011 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 34.989 mm bis max. 35 mm. B = Breite: 10 mm (zur Breite = 10 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 17x35x10 mm / 17x35x10mm (Innen x Außen x Breite) bzw. 35x17x10 mm / 35x17x10mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 1.7 cm, Außendurchmesser = 3.5 cm , Breite = 1 cm.

Lagerluft und Axialspiel Die Type S6003 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.003 mm / max.: 0.018 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6003 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6003 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 6400 N Statische Tragzahl [radial]: 3250 N 2. 6003 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 5440 N Statische Tragzahl [radial]: 3022.5 N 3. 6003 Industriequalität / Standard: Dynamische Tragzahl [radial]: 5120 N Statische Tragzahl [radial]: 2925 N 4. SS / S / W 6003 Edelstahl rostfrei Dynamische Tragzahl [radial]: 4480 N Statische Tragzahl [radial]: 2600 N 5. KER / CE 6003 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 3648 N Statische Tragzahl [radial]: 1982.5 N 6. FC 6003 MAX / VRS ** Dynamische Tragzahl [radial]: 8000 N Statische Tragzahl [radial]: 5850 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6003 Dynamische Tragzahl [radial]: 4160 N Statische Tragzahl [radial]: 2600 N * (Hinweis: Keramik Kugellager 6003 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6003 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6003 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6003 2RS. ** (Hinweis: Vollkugellager 6003 haben die maximale Anzahl an Kugeln ( 6003 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6003VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6003 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6003 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6003 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

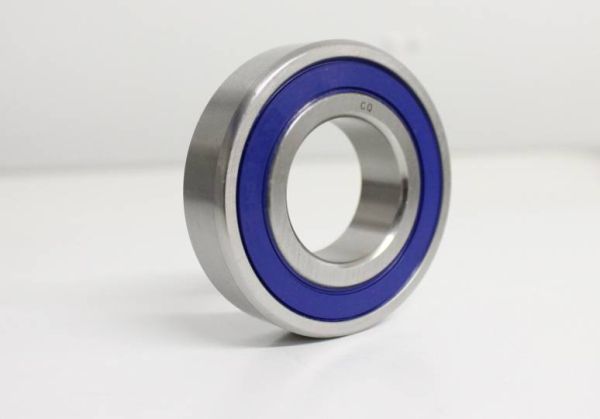

Edelstahl Kugellager S6003 2RS / SS6003 2RS - 17x35x10mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6003 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6003RS / SS6003RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 17x35x10mm (Innen: 17 mm, Außen: 35 mm, Breite: 10 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6003 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6003 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6003 2RS / SS6003 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6003 2RSR / S6003 2RS1 / S6003 LLU / S6003 DDU / S6003 EE / 6003SS 2RS. S bzw. SS als Vorsetzzeichen vor "6003" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6003RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6003 2RS1 / W6003RS1 / W6003-2RS1 / W60032RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6003 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6003-2RS / SS6003-2RS
- Einseitig mit Kunststoffabdeckung: S6003-RS / SS6003-RS
- Offen mit Fett: S6003 / 6003SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6003RS / S6003-RS / SS6003RS / SS6003-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6003 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 10 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6003 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6003 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6003 Lager: 17*35*10 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6003 2RS1 / W60032RS1 / W6003-2RS1 - S6003 2RS1 / S6003-2RS1 / S60032RS1 - SS6003 2RS1 / SS6003-2RS1 / SS60032RS1
Einseitig: W6003 RS1 / W6003RS1 / W6003-RS1 - S6003RS1 / S6003-RS1 / S6003 RS1 - SS6003RS1 / SS6003-RS1 / SS6003 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6003 2RSR / S6003-2RSR / S60032RSR - SS6003 2RSR / SS6003-2RSR / SS60032RSR
Einseitig: S6003RSR / S6003-RSR / S6003 RSR - SS6003RSR / SS6003-RSR / SS6003 RSR

Umschlüsselung NSK:

Beidseitig: S6003DDU / S6003-DDU / S6003 DDU - SS6003DDU / SS6003-DDU / SS6003 DDU
Einseitig: S6003DU / S6003-DU / S6003 DU - SS6003DU / SS6003-DU / SS6003 DU

Umschlüsselung NTN:

Beidseitig: S6003LLU / S6003-LLU / S6003 LLU - SS6003LLU / SS6003-LLU / SS6003 LLU
Einseitig: S6003LU / S6003-LU / S6003 LU - SS6003LU / SS6003-LU / SS6003 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6003EE / S6003-EE / S6003 EE - SS6003EE / SS6003-EE / SS6003 EE Einseitig: S6003E / S6003-E / S6003 E - SS6003E / SS6003-E / SS6003 E

Sonstige alternative Bezeichnungen:

-
