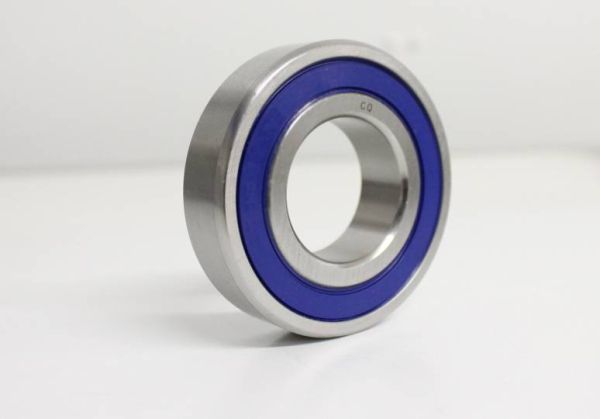

S6004 2RS

Rillenkugellager - 20x42x12 mm (bzw. 42x20x12 mm)

Materialbelastbarkeit: Für mittlere bis hohe Lasten
Korrosionsbeständigkeit: Gute Korrosionsbeständigkeit
Dichtigkeit: Gute Staubdichtigkeit
Drehzahlbereich: Für mittlere Drehzahlen

Hinweis: Dieses Lager in anderer Ausführung/Qualität/Marke finden Sie hier: 6004


Auf Lager

Lieferzeit* (Werktage): 1-4

Auf Lager
Artikelnummer
22808
5,50 € 4,62 €

Preise inkl. MwSt.
zzgl. Versandkosten

Menge Preis je
4 + 5,20 € 4,37 €
10 + 4,90 € 4,12 €
50 + 4,60 € 3,87 €
200 + 4,30 € 3,61 €
999 + 4,00 € 3,36 €
Mehr Informationen
Artikelnummer 22808
Bauart Rillenkugellager
Besonderheit Edelstahl rostfrei (Nirolager)
Abmessungen (mm) - Innen x Außen x Breite 20 x 42 x 12 mm
Abdeckung Beidseitige Gummidichtung (NBR; Kontakt zum Innenring); Innen mit Edelstahlblech-Verstärkung (AISI201); 100-120°C max.
Ringe Material Edelstahl rostfrei (AISI420 / 1.4028 / X30Cr13); Gehärteter Edelstahl (mit Eisenanteil) Härte: ≥55HRC; 230° C max.
Kugeln Edelstahl rostfrei (1.4028 / AISI420 / X30Cr13) - Güteklasse: G10 (Präzisionskugeln) - Härte: ≥55HRC
Käfigmaterial Edelstahlkäfig - 230 ° C max.
Toleranzklasse ABEC-1 Kugellager (DIN / ISO P0); Industrielager
Lagerluft C0 (Standard)
Radialspiel min.: 0.005 mm / max.: 0.02 mm
Innendurchmesser (mm) 20
Innendurchmesser Toleranz +0 / -0.010 mm
Außendurchmesser (mm) 42
Außendurchmesser Toleranz +0 / -0.011 mm
Breite (mm) 12
Außenring Mantelfläche Zylindrischer Außenring (Standard)
Anfasung (Innenring / Außenring) 90°/90° (Standard)
Leitfähigkeit und Magnetismus Elektrisch leitfähig: Ja - Magnetisch: Ja (ferritischer Edelstahl)
Innendurchmesser (Zoll) 0,7874
Außendurchmesser (Zoll) 1,65354
Breite (Zoll) 0,47244

Datenblatt zur Type S6004 2RS (Rillenkugellager)


Abmessungen und Toleranzen

d = Innendurchmesser: 20 mm ( +0 / -0.010 mm)

Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 19.99 mm bis max. 20 mm.

D = Außendurchmesser: 42 mm ( +0 / -0.011 mm)

Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 41.989 mm bis max. 42 mm.

B = Breite: 12 mm (zur Breite = 12 mm liegen keine Toleranzwerte vor).


Anschließend wird die Gesamtabmessung wie folgt angegeben: 20x42x12 mm / 20x42x12mm (Innen x Außen x Breite) bzw. 42x20x12 mm / 42x20x12mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 2 cm, Außendurchmesser = 4.2 cm , Breite = 1.2 cm.

Lagerluft und Axialspiel

Die Type S6004 2RS hat die Lagerluft Klassifizierung: C0 (Standard) .

Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial)

Lagerbelastbarkeit im Vergleich:

Die Type S6004 2RS entspricht nachfolgend der Nr. 4

Tragzahlen in der Ausführung:

1. 6004 Automotive Qualität (Marken: SKF/FAG/NSK):
Dynamische Tragzahl [radial]: 10000 N
Statische Tragzahl [radial]: 5000 N

2. 6004 EMQ (Elektromotoren Qualität):
Dynamische Tragzahl [radial]: 8500 N
Statische Tragzahl [radial]: 4650 N

3. 6004 Industriequalität / Standard:
Dynamische Tragzahl [radial]: 8000 N
Statische Tragzahl [radial]: 4500 N

4. SS / S / W 6004 Edelstahl rostfrei
Dynamische Tragzahl [radial]: 7000 N
Statische Tragzahl [radial]: 4000 N

5. KER / CE 6004 Keramiklager Si3N4 / ZRO2*
Dynamische Tragzahl [radial]: 5700 N
Statische Tragzahl [radial]: 3050 N

6. FC 6004 MAX / VRS **
Dynamische Tragzahl [radial]: 12500 N
Statische Tragzahl [radial]: 9000 N

7. Edelstahl Keramik Hybridlager SS-C / SS HC 6004
Dynamische Tragzahl [radial]: 6500 N
Statische Tragzahl [radial]: 4000 N

* (Hinweis: Keramik Kugellager 6004 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6004 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos).
Edelstahl Hybrid Kugellager SS CB 6004 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6004 2RS.

** (Hinweis: Vollkugellager 6004 haben die maximale Anzahl an Kugeln ( 6004 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6004VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6004 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6004 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)



---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6004 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

Edelstahl Kugellager S6004 2RS / SS6004 2RS - 20x42x12mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6004 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6004RS / SS6004RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 20x42x12mm (Innen: 20 mm, Außen: 42 mm, Breite: 12 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6004 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6004 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6004 2RS / SS6004 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6004 2RSR / S6004 2RS1 / S6004 LLU / S6004 DDU / S6004 EE / 6004SS 2RS. S bzw. SS als Vorsetzzeichen vor "6004" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6004RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6004 2RS1 / W6004RS1 / W6004-2RS1 / W60042RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6004 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6004-2RS / SS6004-2RS
- Einseitig mit Kunststoffabdeckung: S6004-RS / SS6004-RS
- Offen mit Fett: S6004 / 6004SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6004RS / S6004-RS / SS6004RS / SS6004-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6004 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 12 mm.



Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6004 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6004 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6004 Lager: 20*42*12 mm.

1. Kugellager Innendurchmesser 20 mm

2. Kugellager Außendurchmesser 42 mm

3. Kugellager Breite 12 mm


Alternative Bezeichnungen / Umschlüsselung


Umschlüsselung SKF:

Beidseitig: W6004 2RS1 / W60042RS1 / W6004-2RS1 - S6004 2RS1 / S6004-2RS1 / S60042RS1 - SS6004 2RS1 / SS6004-2RS1 / SS60042RS1
Einseitig: W6004 RS1 / W6004RS1 / W6004-RS1 - S6004RS1 / S6004-RS1 / S6004 RS1 - SS6004RS1 / SS6004-RS1 / SS6004 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6004 2RSR / S6004-2RSR / S60042RSR - SS6004 2RSR / SS6004-2RSR / SS60042RSR
Einseitig: S6004RSR / S6004-RSR / S6004 RSR - SS6004RSR / SS6004-RSR / SS6004 RSR

Umschlüsselung NSK:

Beidseitig: S6004DDU / S6004-DDU / S6004 DDU - SS6004DDU / SS6004-DDU / SS6004 DDU
Einseitig: S6004DU / S6004-DU / S6004 DU - SS6004DU / SS6004-DU / SS6004 DU

Umschlüsselung NTN:

Beidseitig: S6004LLU / S6004-LLU / S6004 LLU - SS6004LLU / SS6004-LLU / SS6004 LLU
Einseitig: S6004LU / S6004-LU / S6004 LU - SS6004LU / SS6004-LU / SS6004 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6004EE / S6004-EE / S6004 EE - SS6004EE / SS6004-EE / SS6004 EE Einseitig: S6004E / S6004-E / S6004 E - SS6004E / SS6004-E / SS6004 E

Sonstige alternative Bezeichnungen:


-
