S6006 2RS

Datenblatt zur Type S6006 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 30 mm ( +0 / -0.010 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 29.99 mm bis max. 30 mm. D = Außendurchmesser: 55 mm ( +0 / -0.013 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 54.987 mm bis max. 55 mm. B = Breite: 13 mm (zur Breite = 13 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 30x55x13 mm / 30x55x13mm (Innen x Außen x Breite) bzw. 55x30x13 mm / 55x30x13mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 3 cm, Außendurchmesser = 5.5 cm , Breite = 1.3 cm.

Lagerluft und Axialspiel Die Type S6006 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.005 mm / max.: 0.02 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6006 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6006 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 13500 N Statische Tragzahl [radial]: 8000 N 2. 6006 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 11475 N Statische Tragzahl [radial]: 7440 N 3. 6006 Industriequalität / Standard: Dynamische Tragzahl [radial]: 10800 N Statische Tragzahl [radial]: 7200 N 4. SS / S / W 6006 Edelstahl rostfrei Dynamische Tragzahl [radial]: 9450 N Statische Tragzahl [radial]: 6400 N 5. KER / CE 6006 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 7695 N Statische Tragzahl [radial]: 4880 N 6. FC 6006 MAX / VRS ** Dynamische Tragzahl [radial]: 16875 N Statische Tragzahl [radial]: 14400 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6006 Dynamische Tragzahl [radial]: 8775 N Statische Tragzahl [radial]: 6400 N * (Hinweis: Keramik Kugellager 6006 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6006 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6006 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6006 2RS. ** (Hinweis: Vollkugellager 6006 haben die maximale Anzahl an Kugeln ( 6006 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6006VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6006 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6006 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6006 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

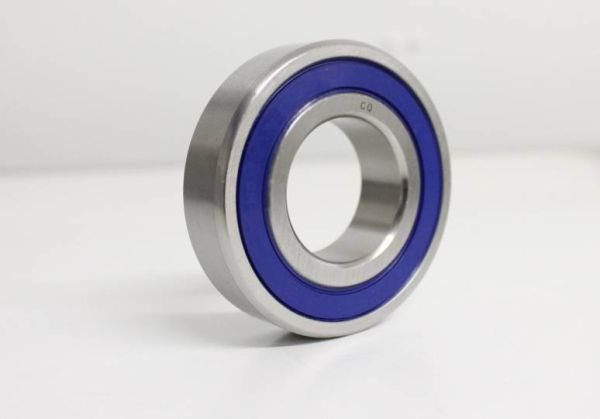

Edelstahl Kugellager S6006 2RS / SS6006 2RS - 30x55x13mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6006 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6006RS / SS6006RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 30x55x13mm (Innen: 30 mm, Außen: 55 mm, Breite: 13 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6006 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6006 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6006 2RS / SS6006 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6006 2RSR / S6006 2RS1 / S6006 LLU / S6006 DDU / S6006 EE / 6006SS 2RS. S bzw. SS als Vorsetzzeichen vor "6006" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6006RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6006 2RS1 / W6006RS1 / W6006-2RS1 / W60062RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6006 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6006-2RS / SS6006-2RS
- Einseitig mit Kunststoffabdeckung: S6006-RS / SS6006-RS
- Offen mit Fett: S6006 / 6006SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6006RS / S6006-RS / SS6006RS / SS6006-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6006 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 13 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6006 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6006 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6006 Lager: 30*55*13 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6006 2RS1 / W60062RS1 / W6006-2RS1 - S6006 2RS1 / S6006-2RS1 / S60062RS1 - SS6006 2RS1 / SS6006-2RS1 / SS60062RS1
Einseitig: W6006 RS1 / W6006RS1 / W6006-RS1 - S6006RS1 / S6006-RS1 / S6006 RS1 - SS6006RS1 / SS6006-RS1 / SS6006 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6006 2RSR / S6006-2RSR / S60062RSR - SS6006 2RSR / SS6006-2RSR / SS60062RSR
Einseitig: S6006RSR / S6006-RSR / S6006 RSR - SS6006RSR / SS6006-RSR / SS6006 RSR

Umschlüsselung NSK:

Beidseitig: S6006DDU / S6006-DDU / S6006 DDU - SS6006DDU / SS6006-DDU / SS6006 DDU
Einseitig: S6006DU / S6006-DU / S6006 DU - SS6006DU / SS6006-DU / SS6006 DU

Umschlüsselung NTN:

Beidseitig: S6006LLU / S6006-LLU / S6006 LLU - SS6006LLU / SS6006-LLU / SS6006 LLU
Einseitig: S6006LU / S6006-LU / S6006 LU - SS6006LU / SS6006-LU / SS6006 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6006EE / S6006-EE / S6006 EE - SS6006EE / SS6006-EE / SS6006 EE Einseitig: S6006E / S6006-E / S6006 E - SS6006E / SS6006-E / SS6006 E

Sonstige alternative Bezeichnungen:

-

Hersteller / EU Verantwortliche Person

Unternehmensname: CQ GmbH - Aurel Flubacher
Adresse: Waiblinger Str. 53, Fellbach, 70734, DE
E-Mail: info@cq-gmbh.de
Tel.: +49 711 90 65 60 80

Sicherheitshinweise

- Aufgrund des Durchmessers besteht keine direkte Verschluckungsgefahr. Bei unsachgemäßem Umgang können sich jedoch Einzelteile lösen, welche eine Erstickungsgefahr bei Verschluckung darstellen. Bewahren Sie das Produkt unbedingt außerhalb der Reichweite von Kindern auf.

- Je nach Bestellumfang, können die Lieferpakete schwer sein. Achten Sie bei Annahme und Weitertransport darauf, ergonomisch und mit angemessener Sicherheitsbekleidung zu arbeiten, um Verletzungen zu vermeiden.

- Entsorgen Sie gebrauchte Produkte gemäß den geltenden Vorschriften, um Umweltschäden zu vermeiden. Weitere Informationen erhalten Sie von Ihrem Abfallwirtschaftsbetrieb.

- Tragen Sie immer Schutzhandschuhe bei Kontakt mit dem Produkt, um Verletzungen durch scharfe Kanten und Metallspäne, sowie Kontakt zu Schmier- und Konservierungsmitteln zu vermeiden.

- Reinigen Sie sich nach Kontakt mit dem Produkt gründlich, um eine unbeabsichtigte Verschleppung von Schmier- oder Konservierungsstoffen zu vermeiden.
