S6011 2RS

Datenblatt zur Type S6011 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 55 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 54.985 mm bis max. 55 mm. D = Außendurchmesser: 90 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 89.985 mm bis max. 90 mm. B = Breite: 18 mm (zur Breite = 18 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 55x90x18 mm / 55x90x18mm (Innen x Außen x Breite) bzw. 90x55x18 mm / 90x55x18mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 5.5 cm, Außendurchmesser = 9 cm , Breite = 1.8 cm.

Lagerluft und Axialspiel Die Type S6011 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.008 mm / max.: 0.028 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6011 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6011 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 30000 N Statische Tragzahl [radial]: 21200 N 2. 6011 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 25500 N Statische Tragzahl [radial]: 19716 N 3. 6011 Industriequalität / Standard: Dynamische Tragzahl [radial]: 24000 N Statische Tragzahl [radial]: 19080 N 4. SS / S / W 6011 Edelstahl rostfrei Dynamische Tragzahl [radial]: 21000 N Statische Tragzahl [radial]: 16960 N 5. KER / CE 6011 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 17100 N Statische Tragzahl [radial]: 12932 N 6. FC 6011 MAX / VRS ** Dynamische Tragzahl [radial]: 37500 N Statische Tragzahl [radial]: 38160 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6011 Dynamische Tragzahl [radial]: 19500 N Statische Tragzahl [radial]: 16960 N * (Hinweis: Keramik Kugellager 6011 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6011 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6011 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6011 2RS. ** (Hinweis: Vollkugellager 6011 haben die maximale Anzahl an Kugeln ( 6011 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6011VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6011 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6011 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6011 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

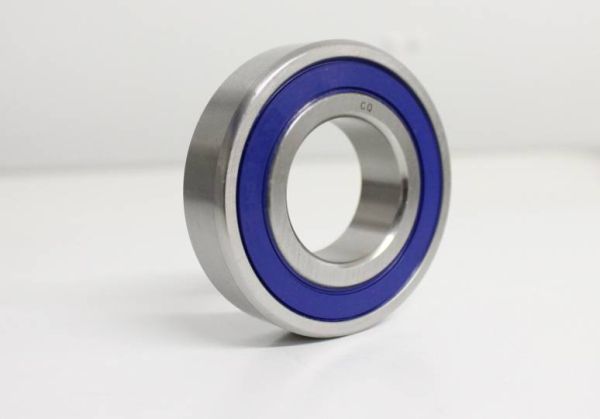

Edelstahl Kugellager S6011 2RS / SS6011 2RS - 55x90x18mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6011 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6011RS / SS6011RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 55x90x18mm (Innen: 55 mm, Außen: 90 mm, Breite: 18 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6011 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6011 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6011 2RS / SS6011 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6011 2RSR / S6011 2RS1 / S6011 LLU / S6011 DDU / S6011 EE / 6011SS 2RS. S bzw. SS als Vorsetzzeichen vor "6011" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6011RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6011 2RS1 / W6011RS1 / W6011-2RS1 / W60112RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6011 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6011-2RS / SS6011-2RS
- Einseitig mit Kunststoffabdeckung: S6011-RS / SS6011-RS
- Offen mit Fett: S6011 / 6011SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6011RS / S6011-RS / SS6011RS / SS6011-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6011 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 18 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6011 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6011 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6011 Lager: 55*90*18 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6011 2RS1 / W60112RS1 / W6011-2RS1 - S6011 2RS1 / S6011-2RS1 / S60112RS1 - SS6011 2RS1 / SS6011-2RS1 / SS60112RS1
Einseitig: W6011 RS1 / W6011RS1 / W6011-RS1 - S6011RS1 / S6011-RS1 / S6011 RS1 - SS6011RS1 / SS6011-RS1 / SS6011 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6011 2RSR / S6011-2RSR / S60112RSR - SS6011 2RSR / SS6011-2RSR / SS60112RSR
Einseitig: S6011RSR / S6011-RSR / S6011 RSR - SS6011RSR / SS6011-RSR / SS6011 RSR

Umschlüsselung NSK:

Beidseitig: S6011DDU / S6011-DDU / S6011 DDU - SS6011DDU / SS6011-DDU / SS6011 DDU
Einseitig: S6011DU / S6011-DU / S6011 DU - SS6011DU / SS6011-DU / SS6011 DU

Umschlüsselung NTN:

Beidseitig: S6011LLU / S6011-LLU / S6011 LLU - SS6011LLU / SS6011-LLU / SS6011 LLU
Einseitig: S6011LU / S6011-LU / S6011 LU - SS6011LU / SS6011-LU / SS6011 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6011EE / S6011-EE / S6011 EE - SS6011EE / SS6011-EE / SS6011 EE Einseitig: S6011E / S6011-E / S6011 E - SS6011E / SS6011-E / SS6011 E

Sonstige alternative Bezeichnungen:

-
