S6015 2RS

Datenblatt zur Type S6015 2RS (Rillenkugellager)

Abmessungen und Toleranzen d = Innendurchmesser: 75 mm ( +0 / -0.015 mm) Der Innendurchmesser liegt somit innerhalb der Toleranzwerte min. 74.985 mm bis max. 75 mm. D = Außendurchmesser: 115 mm ( +0 / -0.015 mm) Der Außendurchmesser liegt dementsprechend innerhalb der Toleranzwerte min. 114.985 mm bis max. 115 mm. B = Breite: 20 mm (zur Breite = 20 mm liegen keine Toleranzwerte vor). Anschließend wird die Gesamtabmessung wie folgt angegeben: 75x115x20 mm / 75x115x20mm (Innen x Außen x Breite) bzw. 115x75x20 mm / 115x75x20mm (Außen x Innen x Breite). Alternativ können die Abmessungen auch in Zentimeter angegeben werden: Innendurchmesser = 7.5 cm, Außendurchmesser = 11.5 cm , Breite = 2 cm.

Lagerluft und Axialspiel Die Type S6015 2RS hat die Lagerluft Klassifizierung: C0 (Standard) . Das Axialspiel beträgt: min.: 0.010 mm / max.: 0.030 mm

Tragzahlen (radial) Lagerbelastbarkeit im Vergleich: Die Type S6015 2RS entspricht nachfolgend der Nr. 4 Tragzahlen in der Ausführung: 1. 6015 Automotive Qualität (Marken: SKF/FAG/NSK): Dynamische Tragzahl [radial]: 42000 N Statische Tragzahl [radial]: 33500 N 2. 6015 EMQ (Elektromotoren Qualität): Dynamische Tragzahl [radial]: 35700 N Statische Tragzahl [radial]: 31155 N 3. 6015 Industriequalität / Standard: Dynamische Tragzahl [radial]: 33600 N Statische Tragzahl [radial]: 30150 N 4. SS / S / W 6015 Edelstahl rostfrei Dynamische Tragzahl [radial]: 29400 N Statische Tragzahl [radial]: 26800 N 5. KER / CE 6015 Keramiklager Si3N4 / ZRO2* Dynamische Tragzahl [radial]: 23940 N Statische Tragzahl [radial]: 20435 N 6. FC 6015 MAX / VRS ** Dynamische Tragzahl [radial]: 52500 N Statische Tragzahl [radial]: 60300 N 7. Edelstahl Keramik Hybridlager SS-C / SS HC 6015 Dynamische Tragzahl [radial]: 27300 N Statische Tragzahl [radial]: 26800 N * (Hinweis: Keramik Kugellager 6015 in Vollkeramik Ausführung sind aufgrund der hohen Härte (ZrO2: 70HRC / Si3N4: 75-80HRC) besonders anfällig für Stoßbelastungen (dies gilt nicht für SS-C 6015 Hybridlager mit (Edel-)Stahl Ringen und Keramikkugeln). Weitere Infos finden Sie unter Keramiklager Infos). Edelstahl Hybrid Kugellager SS CB 6015 sind nicht bruchanfällig. Aufgrund der hohen Härte der Kugeln und des verhältnismäßig weichen Edelstahls eignen sich diese jedoch nicht für regelmäßige, starke Stoßbelastungen, da die Kugeln sonst kleine Dellen in die Laufbahnen schlagen können und das Lager dann nicht mehr sauber läuft. Hybridlager Edelstahl-Keramik haben keine Normbezeichnung und werden z.B. auch bezeichnet als HY6015 2RS. ** (Hinweis: Vollkugellager 6015 haben die maximale Anzahl an Kugeln ( 6015 MAX) und keinen Käfig. Diese Lager eignen sich nicht für volle Drehungen (bzw. nur sehr geringe Drehzahlen), da der Verschleiß durch die Kugel-an-Kugel Reibung dann hoch ist. Die Lager eignen sich für oszillierende Bewegungen mit hoher Belastung (z.B. Lager für MTB Hinterbau / Schwingen) oder Stellen mit sehr hoher Last aber geringer Drehzahl (z.B. Hubwagen Naben). Die Bezeichnung 6015VRS steht dafür, dass die Dichtungen (RS = Rubber Seals) in separat in in den Innenring gefrästen V-Nuten laufen.Teilweise werden diese Lager auch als MR6015 2RS bezeichnet, was eine Herstellertypische Bezeichnung ohne Relevanz ist. Vollkugellige Lager werden teilweise auch als FC6015 2RS bezeichnet, wobei das "FC" für Full Compliment steht, also für voll aufgefüllte Kugelanzahl.)

---------------------- Hinweis: -------------------------

Um das Datenblatt zur Type S6015 2RS als Text auszudrucken, klicken Sie bitte hier (es werden ca. 2-3 Seiten ausgedruckt):

------------------------------------------------------------

Aktuell aktualisieren wir die Produktbeschreibungen im Shop. Nachfolgend finden Sie die alte Produktbeschreibung, welche wir zukünftig ersetzen.

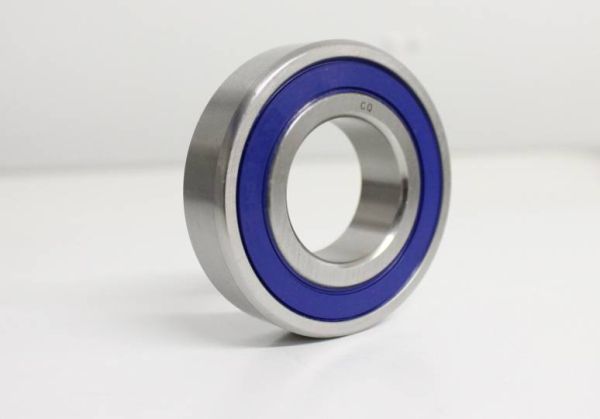

Edelstahl Kugellager S6015 2RS / SS6015 2RS - 75x115x20mm

aus gehärtetem Edelstahl rostfrei (Nirostahl / Stainless Steel / INOX). CQ Niro Lager werden nach Qualitätsmanagement (Zertifizierung nach DIN ISO) produziert und geprüft. Sie sind geeignet für den Einsatz in Medien, bei denen herkömmliche Lager wie das 6015 2RS rosten, z.B. Wasser, schwache Laugen, niedere Alkohole, Ester, Ketone, Äther, Benzin, Treibstoffgemische, (Mineral-)Öl, Fett, Terpentin, sowie aliphatische/aromatische/ chlorierte Kohlenwasserstoffe. Auch in anderen Medien sind Edelstahl Kugellager wie das S6015RS / SS6015RS beständig. Im Zweifel schreiben Sie uns bitte an.

- Edelstahl Rillenkugellager mit Maßen 75x115x20mm (Innen: 75 mm, Außen: 115 mm, Breite: 20 mm).
- Material: Edelstahl rostfrei (Vorsetzzeichen: W / S / SS), durch die Härtung magnetisch.
- Das Lager SS6015 ist vollständig aus Edelstahl, sowohl Innen- und Außenring, Kugeln, Käfig und die Verstärkung der Dichtscheiben.
- Das Lager ist wartungsfrei und Lebensdauer-geschmiert mit hochwertigem, verschleißhemmendem Qualitätsfett (trotzdem nachschmierbar).
- Rostfreie Präzisionskugeln der Klasse G10 und konform mit den Standards nach DIN625-1.
- Hohe Form-, Maß- und Laufgenauigkeit: ISO-0-Toleranzklasse.
- Abgedichtet mit Edelstahlblech-verstärkten Kunststoffabdichtungen: 2RS / 2RSR / 2RS1 / LLU / DDU / EE.
Durch die beidseitige Lippendichtung ist das Lager S6015 2RS geschützt gegen Fettaustritt und eindringende Partikel wie Schmutz oder Staub.



Alternative Bezeichnungen für S6015 2RS / SS6015 2RS:

Verschiedene Hersteller benutzen u.a. folgende (baugleiche) Bezeichnungen: S6015 2RSR / S6015 2RS1 / S6015 LLU / S6015 DDU / S6015 EE / 6015SS 2RS. S bzw. SS als Vorsetzzeichen vor "6015" macht keinen Unterschied, beide stehen für Stainless Steel ("Edelstahl rostfrei") und werden je nach Hersteller unterschiedlich verwendet. Das rostfreie Lager SS6015RS ist übrigens auch eine Alternative zum SKF Edelstahl Kugellager W6015 2RS1 / W6015RS1 / W6015-2RS1 / W60152RS1. Weitere Bezeichnungen finden Sie weiter unten in den Details.

Hat Ihr altes Lager eine dieser Bezeichnungen, können Sie es mit unseren „S6015 2RS“ Lagern austauschen.



Unsere angebotenen Dichtungsvarianten:

- Beidseitig mit Kunststoffabdeckung: S6015-2RS / SS6015-2RS
- Einseitig mit Kunststoffabdeckung: S6015-RS / SS6015-RS
- Offen mit Fett: S6015 / 6015SS

Hinweis: "Einseitig (RS)" gedichtete Lager S6015RS / S6015-RS / SS6015RS / SS6015-RS

Es kommt vor, dass auch auf beidseitig gedichteten Lagern „RS“ anstatt "2RS" steht, was zu Verwirrung führen kann. Bestellen Sie die S6015 Kugellager als "Einseitig (RS)", haben diese nur auf einer Seite eine schwarze bzw. dunkelblaue Kunststoffscheibe (Bild 1), die RS-Scheibe der anderen Seite wird entfernt (Bild 2) und ist anschließend offen (man sieht die Kugeln im Inneren - Bild 3).

Die Lager haben dann eine kleine Rille/Einstich, wo vorher die Dichtungen saßen. Die Breite ist bei der einseitig gedichteten Variante identisch wie bei den gedichteten 2RS Lagern mit B= 20 mm.

Hinweis: Wie bestimme ich die Maße?

(Folgende Bilder dienen nur der Anschauung und können von dem tatsächlichen Aussehen des S6015 abweichen)

Messen Sie das Lager mithilfe eines Messschiebers/Lineals in folgenden drei Schritten. Anschließend wird das Gesamtmaß für das Kugellager S6015 2RS wie folgt angegeben: Innenmaß x Außenmaß x Breite / Tiefe, im Fall des S6015 Lager: 75*115*20 mm.

Alternative Bezeichnungen / Umschlüsselung

Umschlüsselung SKF:

Beidseitig: W6015 2RS1 / W60152RS1 / W6015-2RS1 - S6015 2RS1 / S6015-2RS1 / S60152RS1 - SS6015 2RS1 / SS6015-2RS1 / SS60152RS1
Einseitig: W6015 RS1 / W6015RS1 / W6015-RS1 - S6015RS1 / S6015-RS1 / S6015 RS1 - SS6015RS1 / SS6015-RS1 / SS6015 RS1

Umschlüsselung FAG / INA:

Beidseitig: S6015 2RSR / S6015-2RSR / S60152RSR - SS6015 2RSR / SS6015-2RSR / SS60152RSR
Einseitig: S6015RSR / S6015-RSR / S6015 RSR - SS6015RSR / SS6015-RSR / SS6015 RSR

Umschlüsselung NSK:

Beidseitig: S6015DDU / S6015-DDU / S6015 DDU - SS6015DDU / SS6015-DDU / SS6015 DDU
Einseitig: S6015DU / S6015-DU / S6015 DU - SS6015DU / SS6015-DU / SS6015 DU

Umschlüsselung NTN:

Beidseitig: S6015LLU / S6015-LLU / S6015 LLU - SS6015LLU / SS6015-LLU / SS6015 LLU
Einseitig: S6015LU / S6015-LU / S6015 LU - SS6015LU / SS6015-LU / SS6015 LU

Umschlüsselung SNR / EZO / NKE:

Beidseitig: S6015EE / S6015-EE / S6015 EE - SS6015EE / SS6015-EE / SS6015 EE Einseitig: S6015E / S6015-E / S6015 E - SS6015E / SS6015-E / SS6015 E

Sonstige alternative Bezeichnungen:

-
